Key Takeaway
- สายดินคือสายไฟที่ช่วยนำกระแสไฟฟ้ารั่วลงสู่พื้นดิน เพื่อป้องกันไฟดูด ไฟช็อต และเพิ่มความปลอดภัยในการใช้งานอุปกรณ์ไฟฟ้า
- สายดินมีความสำคัญในการป้องกันไฟฟ้ารั่ว ไฟดูด และไฟช็อต ช่วยเพิ่มความปลอดภัยให้กับผู้ใช้งานและยืดอายุการใช้งานของอุปกรณ์ไฟฟ้า
- สายดินมีไว้สำหรับสร้างเส้นทางให้กระแสไฟฟ้าลัดวงจรหรือไฟรั่วไหลลงสู่พื้นดินโดยตรง ช่วยให้เบรกเกอร์หรือฟิวส์ทำงานตัดวงจรได้รวดเร็ว ป้องกันอุปกรณ์เสียหายและลดความเสี่ยงจากไฟฟ้าสถิตหรือแรงดันเกินในระบบไฟฟ้า
- เครื่องใช้ไฟฟ้าบางชนิดจำเป็นต้องมีสายดิน เพราะมักมีโครงโลหะหรือใช้งานในบริเวณที่มีความชื้นสูง ซึ่งเสี่ยงต่อไฟฟ้ารั่ว การติดตั้งสายดินจึงช่วยป้องกันไฟดูดและเพิ่มความปลอดภัยในการใช้งานได้มากขึ้น
มาทำความรู้จักและเข้าใจบทบาทของสายดิน ว่าทำไมจึงเป็นส่วนสำคัญในการป้องกันอันตรายจากไฟฟ้า ทั้งในแง่ของหลักการทำงาน และเหตุผลที่ควรติดตั้งไว้ในทุกบ้าน เพื่อเพิ่มความปลอดภัยให้กับผู้อยู่อาศัย และลดความเสี่ยงจากไฟฟ้ารั่วหรือไฟเกินที่อาจทำให้อุปกรณ์ไฟฟ้าเสียหายหรือเกิดอันตรายได้

ระบบสายดินคืออะไร?
สายดินคือสายไฟหรือตัวนำที่เชื่อมต่อกับอุปกรณ์ไฟฟ้า มีหน้าที่นำกระแสไฟฟ้าที่รั่วหรือแรงดันไฟฟ้าที่เกินค่าปกติให้ไหลลงสู่พื้นดิน หรือส่งกลับไปยังระบบตัดไฟอัตโนมัติ เพื่อลดความเสี่ยงจากไฟฟ้าดูดและป้องกันอันตรายที่อาจเกิดขึ้นกับผู้ใช้งาน รวมถึงช่วยป้องกันความเสียหายที่อาจเกิดกับอุปกรณ์ไฟฟ้าในกรณีที่เกิดไฟฟ้ารั่วหรือไฟเกินอีกด้วย

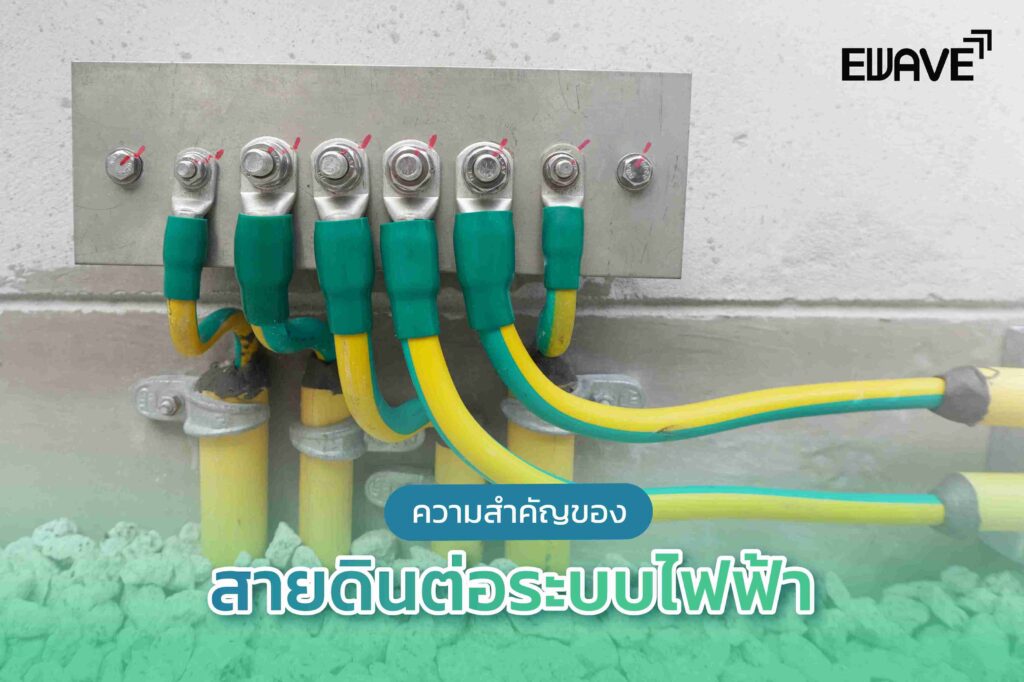

ความสำคัญของสายดินต่อระบบไฟฟ้า
สายดินคือส่วนสำคัญในระบบไฟฟ้าอย่างมากในการป้องกันอันตรายให้กับผู้ใช้งาน และเมื่อใช้ร่วมกับอุปกรณ์ที่มีฉลากประหยัดไฟเบอร์ 5 จะยิ่งช่วยลดการใช้พลังงาน โดยความสำคัญของสายดินต่อระบบไฟฟ้ามีดังนี้
- เมื่อเกิดไฟรั่ว กระแสไฟจะถูกส่งลงดินผ่านสายดิน ช่วยลดความเสี่ยงจากไฟฟ้าช็อตที่อาจทำให้บาดเจ็บหรือเสียชีวิต
- สายดินช่วยถ่ายเทประจุไฟฟ้าสถิตออกจากอุปกรณ์ไฟฟ้า ป้องกันการเกิดประกายไฟที่อาจนำไปสู่เพลิงไหม้
- ช่วยรักษาระดับแรงดันไฟฟ้าให้คงที่ และป้องกันไฟกระชากหรือแรงดันไฟเกินที่อาจเกิดขึ้นในระบบ
- การต่อสายดินช่วยให้ระบบไฟฟ้าทำงานได้อย่างมีประสิทธิภาพ ลดความเสียหาย และช่วยให้เครื่องใช้ไฟฟ้าใช้งานได้นานขึ้น

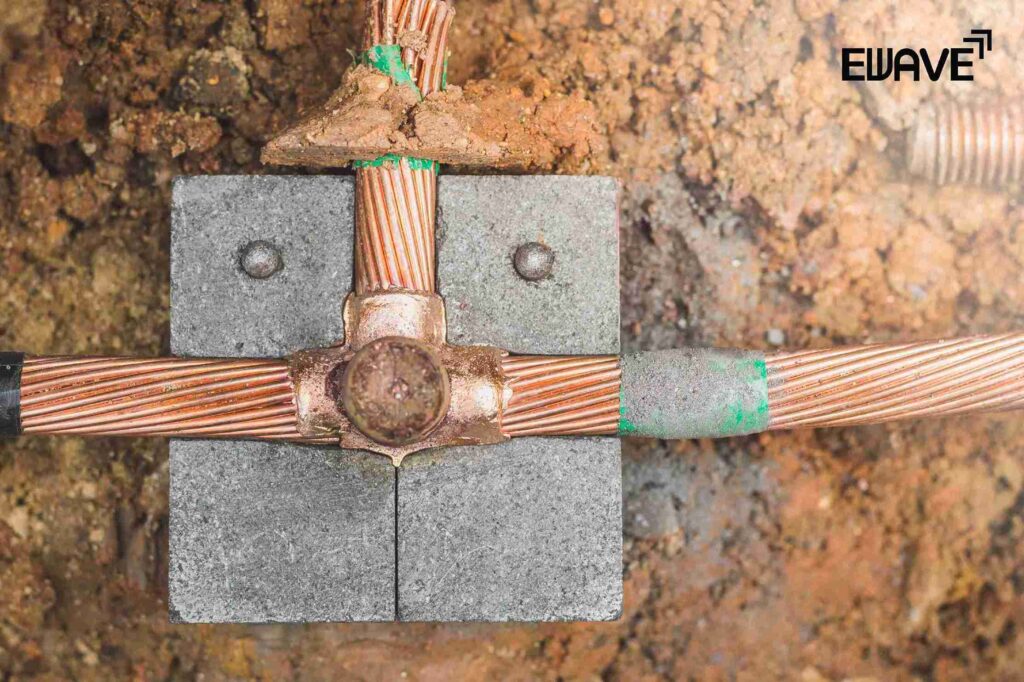

องค์ประกอบสำคัญของสายดิน
สำหรับการติดตั้งระบบสายดินให้ปลอดภัย จำเป็นต้องมีองค์ประกอบที่ถูกต้องตามมาตรฐาน ระบบสายดินที่ดีจะช่วยให้การถ่ายเทกระแสไฟฟ้าที่รั่วลงดินเป็นไปอย่างรวดเร็วและปลอดภัย โดยองค์ประกอบหลักของสายดิน ได้แก่
ตัวนำไฟฟ้า
ตัวนำไฟฟ้าหรือที่มักเรียกกันว่า “สายดิน” คือสายไฟที่ทำจากทองแดง หุ้มด้วยฉนวนและเปลือก PVC มีลักษณะคล้ายกับสายไฟทั่วไป แต่จะมีจุดสังเกตที่สำคัญคือ สีของเปลือกสาย ซึ่งมักเป็นสีเขียวแถบเหลือง ตามมาตรฐานสากลที่ใช้กันทั่วโลก
ในการติดตั้งสายดิน ควรใช้สายเส้นเดียวตลอดแนว ห้ามตัดหรือเชื่อมต่อกลางสาย เพื่อให้กระแสไฟรั่วสามารถไหลลงดินได้อย่างต่อเนื่องและปลอดภัย โดยสายดินสามารถแบ่งออกได้เป็น 2 กลุ่มหลัก ได้แก่
- สายดินในวงจรย่อย เป็นสายดินที่เชื่อมต่อกับปลั๊กไฟหรือเครื่องใช้ไฟฟ้า เพื่อเพิ่มความปลอดภัยและช่วยให้อุปกรณ์ทำงานได้อย่างถูกต้องและมีประสิทธิภาพมากขึ้น
- สายดินต่อหลักดิน เป็นสายดินขนาดใหญ่ที่รวมสายดินจากวงจรย่อยเข้าด้วยกัน โดยต้องมีขนาดไม่น้อยกว่า 10 ตารางมิลลิเมตร และควรเดินสายผ่านท่อเพื่อความเรียบร้อยและปลอดภัย

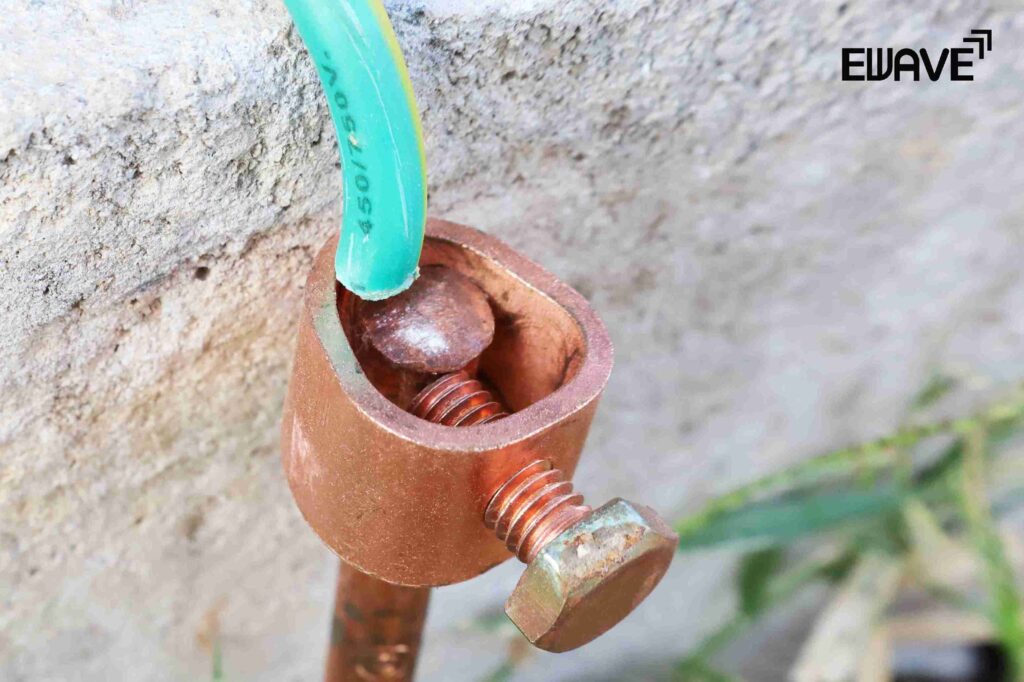

หลักดิน
แท่งกราวนด์เป็นแท่งโลหะที่ใช้ระบายกระแสไฟฟ้ารั่วลงดิน ช่วยป้องกันอันตรายจากไฟฟ้าช็อต โดยทั่วไปทำจากเหล็กหุ้มทองแดง ทองแดง หรือเหล็กอาบสังกะสี ขนาดเส้นผ่านศูนย์กลางไม่ต่ำกว่า 16 มม. (5/8 นิ้ว) และยาวไม่น้อยกว่า 2.4 เมตร เมื่อติดตั้งต้องมีค่าความต้านทานไม่เกิน 5 โอห์ม เพื่อให้ระบบสายดินทำงานได้อย่างมีประสิทธิภาพ

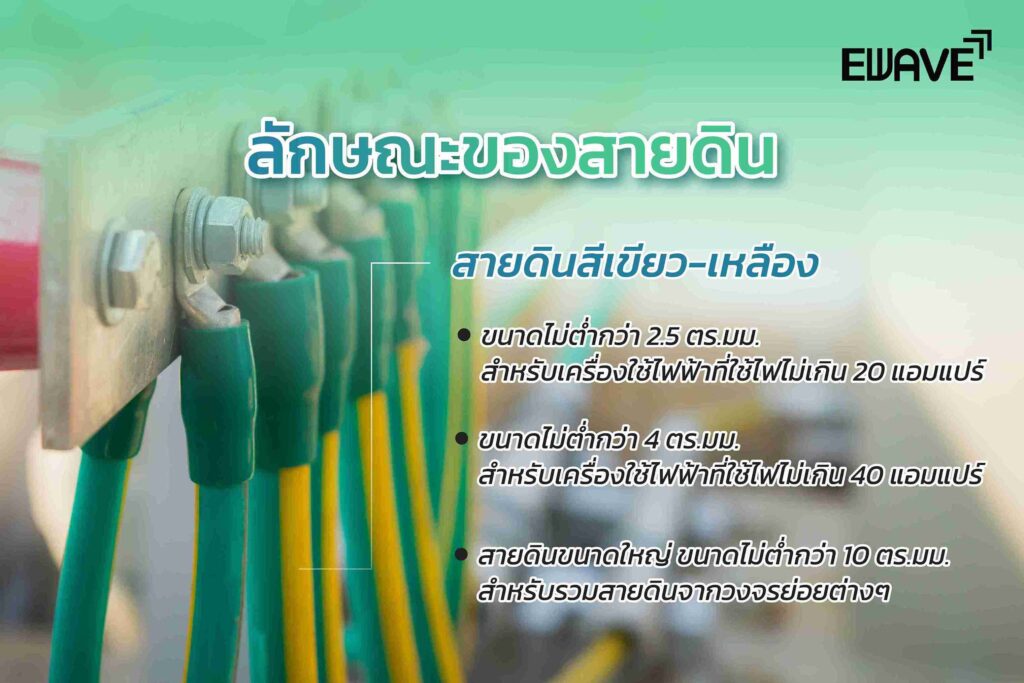

ลักษณะของสายดิน
สายดินถูกออกแบบให้มีสีแตกต่างจากสายไฟปกติ เพื่อให้ง่ายต่อการแยกแยะและติดตั้งอย่างถูกต้อง และแต่ละเครื่องใช้ไฟฟ้าจะใช้สายดินขนาดต่างกัน ดังนี้
- สายดินสีเขียว-เหลือง ขนาดไม่ต่ำกว่า 2.5 ตร.มม. สำหรับเครื่องใช้ไฟฟ้าที่ใช้ไฟไม่เกิน 20 แอมแปร์
- สายดินสีเขียว-เหลือง ขนาดไม่ต่ำกว่า 4 ตร.มม. สำหรับเครื่องใช้ไฟฟ้าที่ใช้ไฟไม่เกิน 40 แอมแปร์
- สายดินขนาดใหญ่ สีเขียว-เหลือง ขนาดไม่ต่ำกว่า 10 ตร.มม. สำหรับรวมสายดินจากวงจรย่อยต่างๆ

ระบบสายดินมีไว้ทำอะไร?
ระบบสายดินมีบทบาทสำคัญในระบบไฟฟ้า เพื่อความปลอดภัยและป้องกันความเสียหายต่ออุปกรณ์ ระบบสายดินมีฟังก์ชันหลัก ดังนี้
- ระบบสายดินช่วยป้องกันสัญญาณรบกวนและเสียงรบกวนในอุปกรณ์อิเล็กทรอนิกส์ ทำให้อุปกรณ์ทำงานได้อย่างเสถียร
- ป้องกันความเสียหายจากแรงดันสูง เช่น กระแสไฟจากฟ้าผ่า ระบบสายดินจะนำกระแสเหล่านี้ลงดิน ป้องกันไม่ให้อุปกรณ์เสียหาย
- ป้องกันการลัดวงจร การต่อสายดินที่ถูกต้องช่วยให้กระแสไฟฟ้าเพิ่มขึ้นอย่างรวดเร็วเมื่อเกิดลัดวงจร ทำให้ระบบตัดไฟทำงานได้อย่างมีประสิทธิภาพ
รายละเอียดและมาตรฐานการติดตั้งสายดิน
เพื่อความปลอดภัยและประสิทธิภาพในการใช้งาน ทางการไฟฟ้าส่วนภูมิภาค (PEA) หรือการไฟฟ้านครหลวง (MEA) ได้ระบุรายละเอียดและมาตรฐานการติดตั้งสายดินที่ต้องปฏิบัติตามอย่างเคร่งครัด มีข้อกำหนดสำคัญ ได้แก่
- จุดต่อลงดินต้องอยู่ด้านไฟเข้าของเครื่องตัดวงจรตัวแรกในตู้เมนสวิตช์ และภายในอาคารเดียวกันไม่ควรมีจุดต่อลงดินเกิน 1 จุด
- สายดินและสายนิวตรอน สามารถต่อร่วมกันได้ที่จุดต่อลงดินภายในตู้เมนสวิตช์หลักเท่านั้น ห้ามต่อร่วมกันในตู้เมนสวิตช์ย่อย
- โครงโลหะของเครื่องใช้ไฟฟ้า ห้ามต่อลงดินโดยตรง หากต่อไว้แล้วต้องแก้ไขให้ต่อลงดินที่ตู้เมนสวิตช์อย่างถูกต้อง
- เซอร์กิตเบรกเกอร์ ไม่ควรใช้ชนิด 120/240 V กับระบบไฟ 220 V เพราะจะทำให้พิกัดการตัดกระแสลัดวงจรลดลงครึ่งหนึ่ง
- เครื่องตัดไฟรั่ว ควรติดตั้งเพื่อเพิ่มความปลอดภัยในกรณีมีน้ำท่วมขัง หรือสายดินขาด โดยจุดต่อลงดินต้องอยู่ด้านไฟเข้าของเครื่องตัดไฟรั่วเสมอ
- หากเดินสายไฟในท่อโลหะ ต้องเดินสายดินในท่อโลหะนั้นด้วย
- โคมไฟฟ้าและอุปกรณ์ติดตั้งที่เป็นโลหะ ควรต่อลงดิน หรือวางติดตั้งให้พ้นจากการสัมผัสได้ เช่น ความสูงไม่ต่ำกว่า 2.4 เมตร หรือห่างจากที่เดินไม่ต่ำกว่า 1.5 เมตรในแนวราบ
- ขนาดและชนิดของอุปกรณ์สายดินต้องเป็นไปตามมาตรฐานของการไฟฟ้านครหลวง
ข้อปฏิบัติที่ถูกต้องสำหรับการติดตั้งสายดิน
นอกจากอุปกรณ์และมาตรฐานที่ต้องติดตั้งแล้ว ยังมีข้อปฏิบัติสำคัญที่ต้องปฏิบัติตามเพื่อให้การติดตั้งสายดินมีความปลอดภัยและได้ผลดี ดังนี้
- เลือกประเภทระบบต่อดินให้เหมาะสม โดยในไทยนิยมใช้ระบบ TT ซึ่งแยกสายดินและสายนิวตรอนออกจากกัน
- ใช้แท่งทองแดงหรือเหล็กที่มีการป้องกันการกัดกร่อน ฝังลงในดินลึกเพียงพอ และในบางกรณีอาจใช้สารเคมีช่วยลดความต้านทาน
- เลือกสายทองแดงที่มีขนาดตรงกับระบบไฟฟ้าเพื่อความปลอดภัย
- ต่อสายดินกับอุปกรณ์ทุกชิ้น เพื่อป้องกันไฟดูดและความเสียหายของอุปกรณ์ไฟฟ้า
- ควรตรวจวัดความต้านทานของสายดินอย่างสม่ำเสมอและให้อยู่ในเกณฑ์มาตรฐานที่กำหนด
- ใช้เบรกเกอร์กันดูด (RCD, RCCB, RCBO) ตรวจจับและตัดวงจรเมื่อมีกระแสลัดวงจร
- ควรติดตั้งตามข้อกำหนด และปรึกษาวิศวกรไฟฟ้าที่เชี่ยวชาญเพื่อความปลอดภัยสูงสุด

เครื่องใช้ไฟฟ้าประเภทไหนที่ควรมีสายดิน?
เครื่องใช้ไฟฟ้าที่ควรมีสายดิน ได้แก่ เครื่องใช้ที่มีโครงโลหะ หรือใช้งานในที่ที่มีความชื้นสูง เช่น เครื่องทำน้ำอุ่น ตู้เย็น เครื่องซักผ้า เตาอบไฟฟ้า และเครื่องใช้ไฟฟ้าอื่นๆ ในบ้าน
โดยเฉพาะเครื่องทำน้ำอุ่นที่ติดตั้งในห้องน้ำซึ่งมีความชื้นสูง และเสี่ยงต่อการเกิดไฟฟ้ารั่วหรือไฟฟ้าลัดวงจร หากไม่มีสายดิน กระแสไฟฟ้าที่รั่วอาจไหลผ่านตัวผู้ใช้ ทำให้เกิดไฟฟ้าช็อตและเป็นอันตรายถึงชีวิต ดังนั้นการติดตั้งสายดินจึงสำคัญมาก ช่วยนำกระแสไฟฟ้ารั่วลงดิน ลดความเสี่ยงไฟฟ้าช็อต และเพิ่มความปลอดภัยให้กับผู้ใช้งานและทรัพย์สินในบ้าน
สรุป
สายดินเป็นส่วนสำคัญของระบบไฟฟ้า ช่วยป้องกันไฟดูด ไฟไหม้ และลดความเสียหายจากไฟฟ้ารั่วหรือไฟเกิน โดยสายดินจะนำกระแสไฟฟ้าลัดวงจรลงสู่พื้นดินอย่างปลอดภัย การติดตั้งสายดินต้องเป็นไปตามมาตรฐาน เช่น การเลือกขนาดสายที่เหมาะสม การติดตั้งแท่งกราวนด์ และตรวจสอบความต้านทานอย่างสม่ำเสมอ เครื่องใช้ไฟฟ้าที่มีโครงโลหะหรือใช้งานในที่ชื้น เช่น เครื่องทำน้ำอุ่น จำเป็นต้องมีสายดินเพื่อความปลอดภัยสูงสุด
นอกจากความปลอดภัยแล้ว การประหยัดไฟฟ้าก็สำคัญ สำหรับบ้านที่ต้องการลดค่าไฟ การติดตั้งโซลาร์เซลล์กับบริการของ EWAVE เป็นทางเลือกที่ช่วยเพิ่มความมั่นคงและประหยัดไฟฟ้าได้อย่างมีประสิทธิภาพในระยะยาว
คำถามที่พบบ่อยเกี่ยวกับสายดิน (FAQ)
คำถามที่พบบ่อยเกี่ยวกับสายดิน พร้อมคำตอบที่จะช่วยไขข้อข้องใจและเพิ่มความเข้าใจเรื่องแรงดันไฟฟ้า รวมถึงความสำคัญของสายดินในการใช้งานไฟฟ้าอย่างปลอดภัยและถูกต้อง มาเรียนรู้กันได้เลย
ไม่ติดตั้งสายดินจะเกิดผลอย่างไร
ไม่ติดตั้งสายดินอาจทำให้เกิดไฟฟ้ารั่ว ไฟดูด หรือไฟช็อต ซึ่งเป็นอันตรายต่อชีวิตและทรัพย์สิน รวมถึงเสี่ยงต่อการทำให้อุปกรณ์ไฟฟ้าเสียหายได้ง่ายขึ้น
ติดตั้งแอร์ต้องมีสายดินไหม
ติดตั้งแอร์ควรมีสายดินเพื่อป้องกันไฟรั่วและไฟดูด เพิ่มความปลอดภัยให้กับผู้ใช้งานและช่วยยืดอายุการใช้งานของเครื่องแอร์
ปั๊มน้ำต้องต่อสายดินไหม
ปั๊มน้ำควรต่อสายดิน เพื่อป้องกันไฟรั่วและลดความเสี่ยงไฟดูด เพิ่มความปลอดภัยขณะใช้งานและปกป้องอุปกรณ์ไม่ให้เสียหาย
ทำไมต้องต่อสายดินจุดเดียว
การต่อสายดินเพียงจุดเดียวช่วยป้องกันกระแสไฟฟ้าไหลวนกลับในระบบ (Ground Loop) ซึ่งอาจทำให้เกิดสัญญาณรบกวนหรืออันตรายจากไฟฟ้าได้ จึงควรต่อสายดินที่จุดเดียวเพื่อความปลอดภัยและความเสถียรของระบบไฟฟ้า
เครื่องใช้ไฟฟ้าชนิดใดไม่ต้องมีสายดิน
เครื่องใช้ไฟฟ้าขนาดเล็กที่มีฉนวนหุ้มสองชั้น เช่น พัดลม เตารีด เครื่องเป่าผม ที่มีสัญลักษณ์ Double Insulation (รูปสี่เหลี่ยมซ้อนกัน) ไม่จำเป็นต้องต่อสายดิน เพราะได้รับการออกแบบมาให้ปลอดภัยแม้ไม่มีสายดิน
