วิธีติดตั้งสายดินที่ถูกต้องและปลอดภัย ป้องกันอุบัติเหตุจากไฟฟ้าในบ้าน
Key Takeaway
- การติดตั้งสายดินถึงช่วยป้องกันอันตรายจากไฟฟ้ารั่ว ไฟดูด และไฟฟ้าช็อต พร้อมลดความเสียหายของเครื่องใช้ไฟฟ้า และเสริมการทำงานของอุปกรณ์ป้องกันไฟฟ้าให้ตัดวงจรได้อย่างรวดเร็ว
- อุปกรณ์ที่มีโครงหรือส่วนหุ้มเป็นโลหะและมีความเสี่ยงไฟฟ้ารั่ว เช่น ตู้เย็น เครื่องปรับอากาศ เครื่องซักผ้า เครื่องทำน้ำอุ่น และเตาไมโครเวฟ ควรติดตั้งสายดินเพื่อความปลอดภัย
- วิธีติดตั้งสายดิน เริ่มจากฝังแท่งกราวนด์ในดินชื้นตามมาตรฐาน ต่อสายดินเข้ากับแท่งกราวนด์และตู้เมนไฟฟ้า จากนั้นตรวจวัดค่าความต้านทานดินและติดตั้งอุปกรณ์ป้องกันเสริมเพื่อให้ระบบทำงานได้อย่างปลอดภัย
การติดตั้งสายดินเป็นหนึ่งในมาตรการสำคัญเพื่อความปลอดภัยทางไฟฟ้าในบ้าน ช่วยป้องกันไฟฟ้าลัดวงจร ลดความเสี่ยงจากไฟดูดและอุบัติเหตุที่อาจเกิดขึ้นกับผู้อยู่อาศัย วิธีติดตั้งสายดินที่ถูกต้องและได้มาตรฐาน จะช่วยระบายกระแสไฟฟ้าส่วนเกินลงสู่ดินได้อย่างมีประสิทธิภาพ ทำให้ระบบไฟฟ้าทำงานเสถียร และช่วยให้คุณใช้อุปกรณ์ไฟฟ้าต่างๆ ได้อย่างมั่นใจและปลอดภัยมากยิ่งขึ้นในระยะยาว

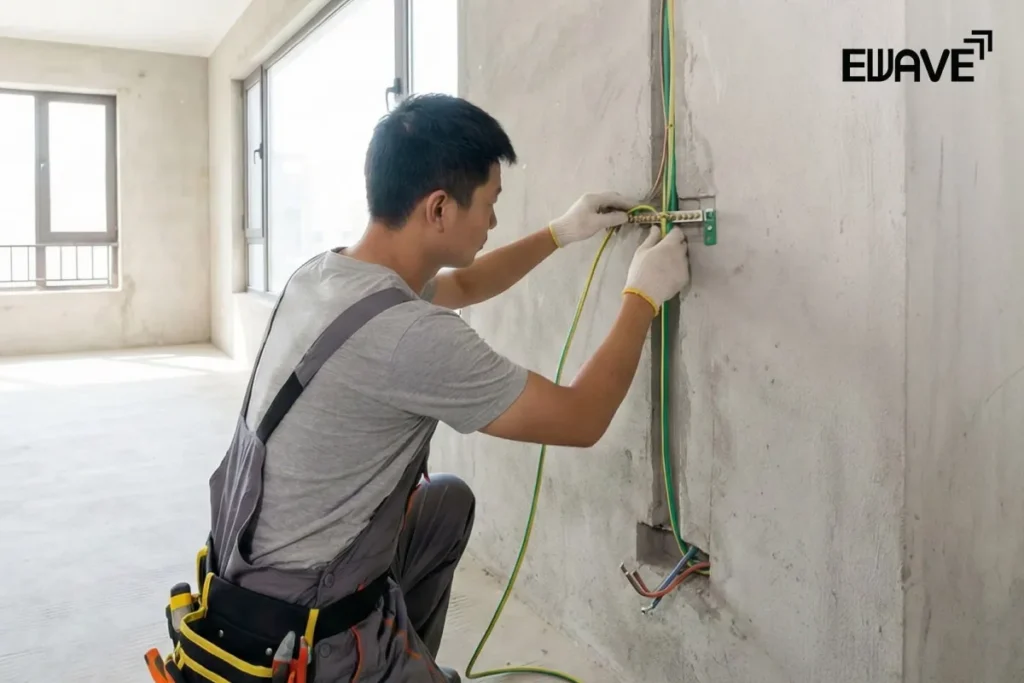

การติดตั้งสายดิน คืออะไร?
การติดตั้งหรือการต่อสายดิน คือการเชื่อมต่อสายไฟจากอุปกรณ์ไฟฟ้าเข้ากับพื้นดิน เพื่อทำหน้าที่เป็นทางระบายกระแสไฟฟ้าในกรณีที่เกิดไฟฟ้ารั่วหรือระบบไฟฟ้าทำงานผิดปกติ โดยกระแสไฟฟ้าจะไหลลงสู่ดินแทนการไหลผ่านร่างกายของผู้ใช้งาน ช่วยลดความเสี่ยงจากการถูกไฟดูดหรือไฟฟ้าช็อต และเพิ่มความปลอดภัยในการใช้งานอุปกรณ์ไฟฟ้าได้อย่างมีประสิทธิภาพสูงสุด

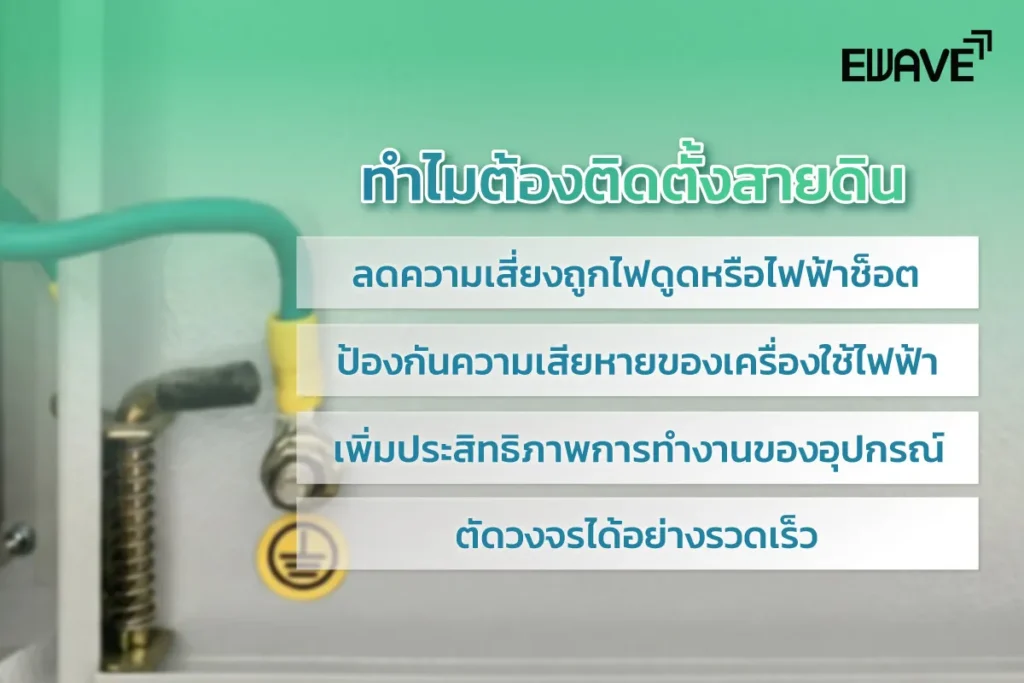

ทำไมต้องติดตั้งสายดิน
การติดตั้งสายดินไม่ใช่แค่เรื่องของมาตรฐานงานไฟฟ้าเท่านั้น ยังมีอีกหลายเหตุผลสำคัญ ได้แก่
- ช่วยลดความเสี่ยงจากการถูกไฟดูดหรือไฟฟ้าช็อต โดยเฉพาะในกรณีที่อุปกรณ์ไฟฟ้าเกิดการชำรุดหรือมีไฟฟ้ารั่ว
- ป้องกันความเสียหายของเครื่องใช้ไฟฟ้าที่อาจเกิดจากไฟฟ้าสถิตหรือกระแสไฟฟ้าเกิน
- เพิ่มประสิทธิภาพการทำงานของอุปกรณ์ป้องกันระบบไฟฟ้า เช่น เบรกเกอร์ หรือ ELCB ให้ทำงานได้อย่างเต็มที่
- ช่วยให้ระบบไฟฟ้าสามารถตัดวงจรได้อย่างรวดเร็วและทันท่วงทีเมื่อเกิดไฟรั่ว ลดความเสี่ยงอันตรายต่อผู้ใช้งาน

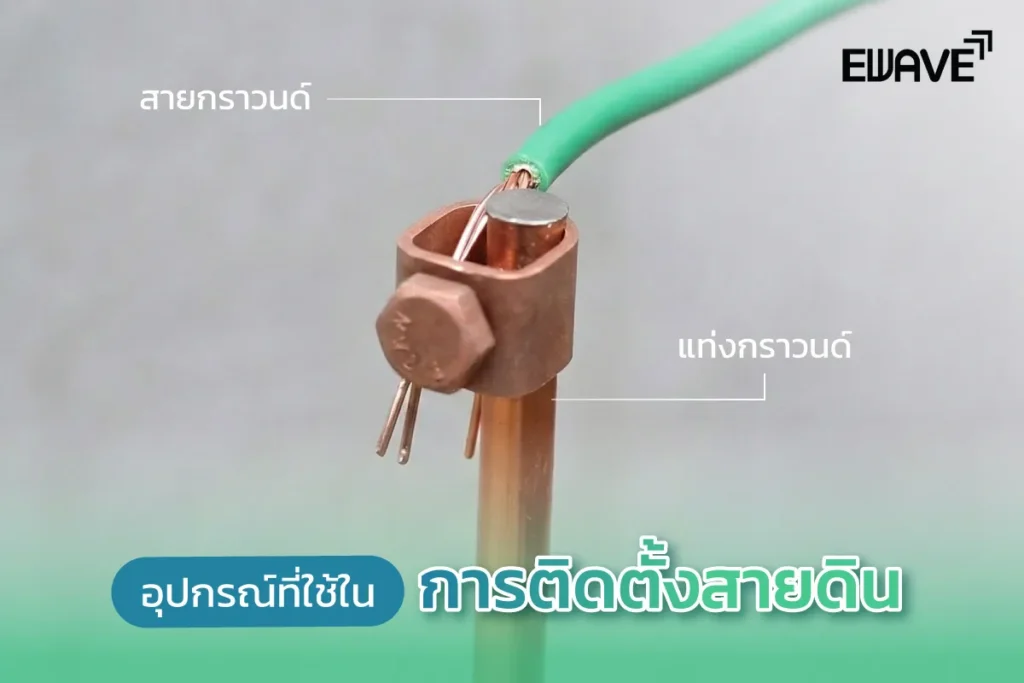

อุปกรณ์ที่ใช้ในการติดตั้งสายดิน
นอกจากวิธีการติดตั้งสายดินให้ปลอดภัยและได้มาตรฐานแล้วนั้น เราควรทำความเข้าใจองค์ประกอบหลักของระบบสายดินก่อน โดยองค์ประกอบสำคัญที่ขาดไม่ได้ มีดังนี้
สายกราวนด์
สายกราวนด์คือสายไฟที่ทำหน้าที่นำกระแสไฟฟ้าที่รั่วจากอุปกรณ์ไฟฟ้าไหลลงสู่แท่งกราวนด์ โดยภายในเป็นลวดทองแดงเพื่อการนำไฟฟ้าที่ดี และหุ้มด้วยฉนวนพีวีซี (PVC) เพื่อความปลอดภัย ทั้งนี้สีของสายดินตามมาตรฐานจะเป็นสีเขียวสลับเหลือง เพื่อให้สังเกตและแยกการใช้งานได้อย่างชัดเจน โดยวิธีติดตั้งสายกราวนด์ต้องทำอย่างถูกต้องและเป็นไปตามมาตรฐาน เพื่อให้ระบบสายดินสามารถทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
แท่งกราวนด์
แท่งกราวนด์คือแท่งโลหะที่ปักลงไปในดินเพื่อเชื่อมต่อกับสายกราวนด์ ทำหน้าที่ถ่ายเทและกระจายกระแสไฟฟ้าลงสู่พื้นดินโดยตรง โดยทั่วไปนิยมใช้แท่งทองแดงหรือเหล็กชุบทองแดง เพื่อช่วยป้องกันสนิมและการกัดกร่อน ทั้งนี้แท่งกราวนด์ควรมีเส้นผ่านศูนย์กลางไม่น้อยกว่า 16 มิลลิเมตร ความยาวอย่างน้อย 2.4 เมตร และเมื่อทำการติดตั้งแล้ว ค่าความต้านทานดินต้องไม่เกิน 5 โอห์ม เพื่อให้ระบบสายดินทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
ต่อสายดินกับอุปกรณ์ไฟฟ้าประเภทไหนบ้าง
อุปกรณ์ไฟฟ้าไม่ใช่ทุกชนิดที่ต้องต่อสายดิน แต่อุปกรณ์ที่เสี่ยงไฟฟ้ารั่วจำเป็นต้องติดตั้งสายดินเพื่อความปลอดภัย โดยแบ่งออกได้เป็น 2 ประเภท ได้แก่
เครื่องใช้ไฟฟ้าที่มีโลหะหุ้ม
เครื่องใช้ไฟฟ้าที่จำเป็นต้องติดตั้งสายดิน คืออุปกรณ์ที่มีโครงหรือส่วนหุ้มเป็นโลหะและมีความเสี่ยงต่อการสัมผัสโดยตรง หากเกิดไฟฟ้ารั่วอาจเป็นอันตรายได้ เช่น ตู้เย็น เครื่องปรับอากาศ เครื่องซักผ้า เครื่องทำน้ำอุ่น และเตาไมโครเวฟ เป็นต้น
เครื่องใช้ไฟฟ้าที่มีการสัมผัส
เครื่องใช้ไฟฟ้าที่ต้องมีการสัมผัสขณะใช้งานเช่นกัน แต่โดยทั่วไปไม่จำเป็นต้องติดตั้งสายดิน เนื่องจากเป็นอุปกรณ์ที่ใช้แรงดันไฟฟ้าต่ำกว่า 50 โวลต์ จึงมีความเสี่ยงน้อยกว่า เช่น วิทยุ โทรทัศน์ พัดลมตั้งพื้น และโคมไฟแสงสว่าง เป็นต้น

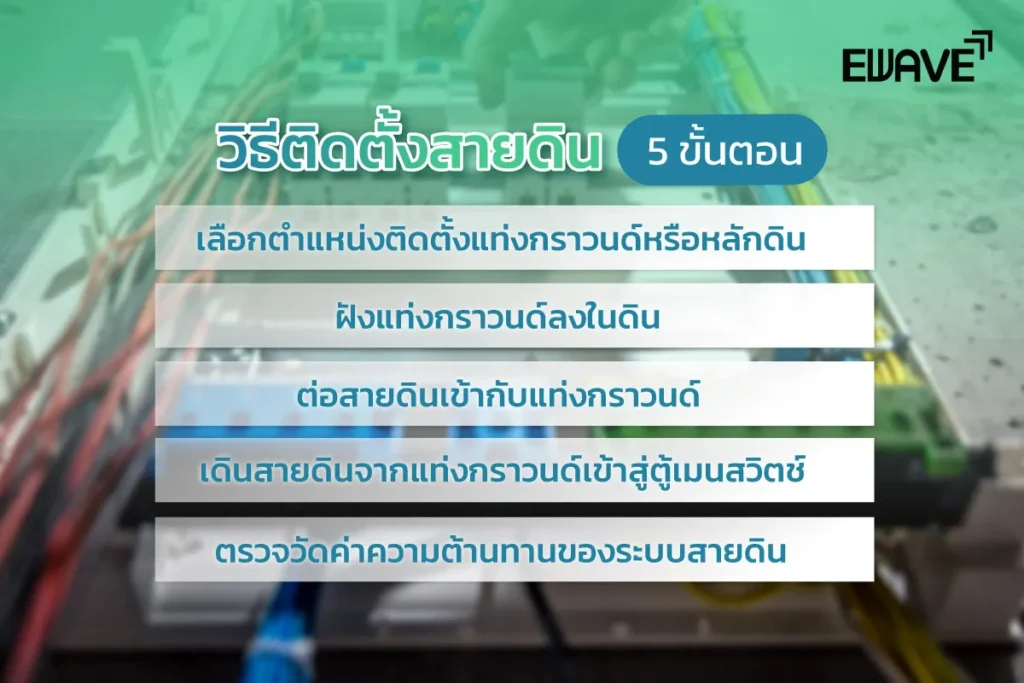

วิธีติดตั้งสายดิน 5 ขั้นตอน
วิธีติดสายดินให้ถูกต้องช่วยเพิ่มความปลอดภัยและประสิทธิภาพของระบบไฟฟ้าภายในบ้าน โดยสามารถติดตั้งได้ตามขั้นตอนพื้นฐาน ดังนี้
- เริ่มต้นด้วยวิธีติดตั้งแท่งกราวนด์ ควรเลือกตำแหน่งติดตั้งแท่งกราวนด์หรือหลักดินในบริเวณที่ดินมีความชื้น ไม่แข็งจนเกินไป และอยู่ไม่ไกลจากตัวบ้าน เพื่อให้การนำกระแสไฟฟ้าลงดินมีประสิทธิภาพ
- ฝังแท่งกราวนด์ลงในดินตามความลึกที่ได้มาตรฐาน ประมาณ 2.4 เมตร
- ต่อสายดินเข้ากับแท่งกราวนด์ โดยใช้คีมหรือตัวเชื่อมที่เหมาะสม ยึดให้แน่นหนาเพื่อให้กระแสไฟฟ้าไหลได้อย่างต่อเนื่อง
- เดินสายดินจากแท่งกราวนด์เข้าสู่ตู้เมนสวิตช์ และกระจายสายไปยังอุปกรณ์หรือโครงเครื่องใช้ไฟฟ้าที่จำเป็นต้องต่อสายดิน
- ตรวจวัดค่าความต้านทานของระบบสายดิน เพื่อให้มั่นใจว่าค่าไม่เกิน 5 โอห์มตามมาตรฐาน
- ติดตั้งอุปกรณ์ป้องกันเพิ่มเติม เช่น เครื่องตัดไฟรั่ว (RCCB) เพื่อเสริมความปลอดภัยในการใช้งานระบบไฟฟ้า

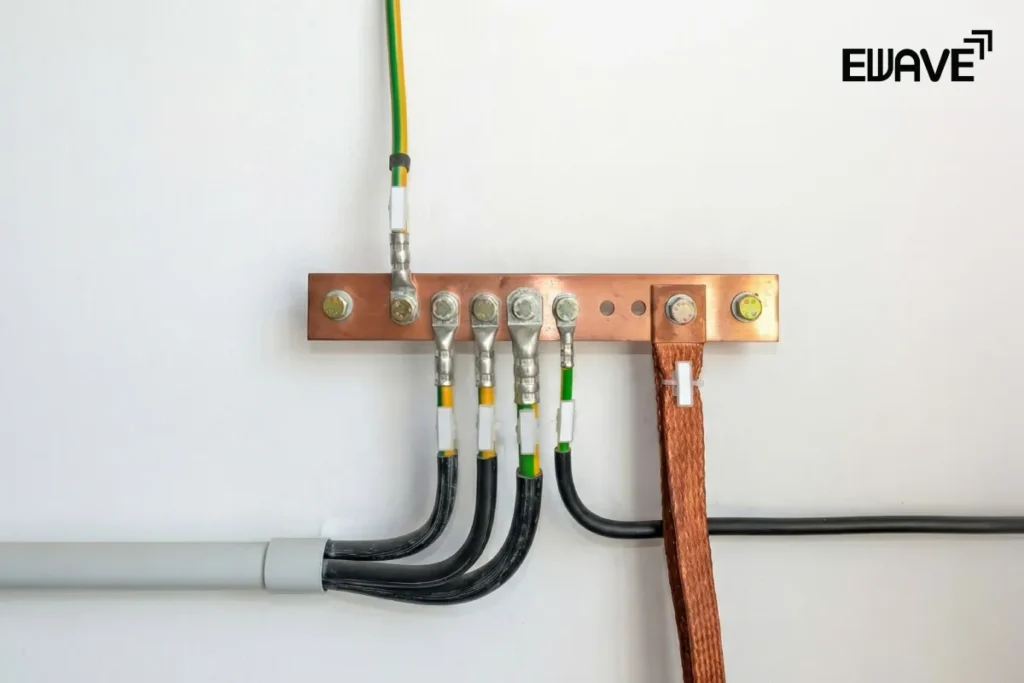

ข้อควรระวังเมื่อติดตั้งสายดิน
การติดตั้งสายดินแม้เป็นงานพื้นฐาน แต่หากทำไม่ถูกต้องอาจกระทบต่อความปลอดภัยของระบบไฟฟ้าได้ ดังนั้นควรติดตั้งอย่างรอบคอบ โดยสิ่งที่ควรระวัง ได้แก่
- ห้ามใช้สายไฟฟ้าชนิดอื่นแทนสายกราวนด์ในการต่อลงดิน เนื่องจากอาจไม่รองรับกระแสไฟฟ้าได้อย่างปลอดภัย
- ไม่ควรต่อสายดินร่วมกับท่อประปาหรือท่อโลหะอื่นๆ เพราะอาจก่อให้เกิดความเสียหายและอันตรายได้
- ควรเลือกใช้วัสดุที่ทนต่อการกัดกร่อน เช่น ทองแดงหรือเหล็กชุบทองแดง เพื่อยืดอายุการใช้งานและคงประสิทธิภาพของระบบสายดิน
- ตรวจสอบระบบกราวนด์อย่างสม่ำเสมอ โดยเฉพาะสถานที่ที่มีการใช้งานเครื่องจักรหนักหรืออุปกรณ์ไฟฟ้าขนาดใหญ่ เพื่อให้มั่นใจว่ายังทำงานได้อย่างปลอดภัย
สรุป
วิธีการติดตั้งสายดินเป็นขั้นตอนสำคัญที่ช่วยเพิ่มความปลอดภัยให้กับระบบไฟฟ้า ลดความเสี่ยงจากไฟดูด ไฟช็อต และความเสียหายของเครื่องใช้ไฟฟ้า โดยต้องเลือกตำแหน่งฝังแท่งกราวนด์ที่เหมาะสม ใช้วัสดุได้มาตรฐาน และติดตั้งตามขั้นตอนอย่างถูกต้อง ควบคู่กับการตรวจวัดค่าความต้านทานดินและใช้อุปกรณ์ป้องกันเสริม เช่น เครื่องตัดไฟรั่ว เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ การเลือกใช้อุปกรณ์ไฟฟ้าที่ได้มาตรฐานก็มีส่วนช่วยเสริมความปลอดภัยเช่นกัน ซึ่งผลิตภัณฑ์จาก EWAVE ออกแบบมาให้รองรับการใช้งานร่วมกับระบบสายดินได้อย่างเหมาะสม ช่วยให้คุณมั่นใจในคุณภาพ ความปลอดภัย และการใช้งานไฟฟ้าในระยะยาวมากยิ่งขึ้น
คำถามที่เกี่ยวข้องกับวิธีติดตั้งสายดิน (FAQ)
เพื่อให้เข้าใจวิธีติดตั้งสายดินได้ชัดเจนยิ่งขึ้น เราได้รวบรวมคำถามที่พบบ่อยเกี่ยวกับการติดตั้งสายดินมาไว้ให้แล้ว ไปดูกัน
แท่งกราวนด์ควรฝังลงในดินอย่างไร
แท่งกราวนด์ควรฝังลงในดินที่มีความชื้น ไม่แข็งหรือแห้งจนเกินไป เพื่อช่วยให้กระแสไฟฟ้าระบายลงดินได้ดี ควรฝังแท่งกราวนด์ในแนวดิ่งให้ลึกอย่างน้อยประมาณ 2.4 เมตร ตามมาตรฐานการติดตั้ง หากพื้นที่ดินแห้งมาก อาจต้องเพิ่มจำนวนแท่งกราวนด์หรือปรับตำแหน่งติดตั้ง เพื่อให้ค่าความต้านทานดินอยู่ในเกณฑ์ที่ปลอดภัย
รู้ได้อย่างไรว่าระบบสายดินปลอดภัย
สามารถตรวจสอบความปลอดภัยของระบบสายดินได้โดยการวัดค่าความต้านทานดิน ซึ่งไม่ควรเกิน 5 โอห์มตามมาตรฐาน นอกจากนี้ควรตรวจสอบจุดต่อสายดินว่าแน่นหนา ไม่มีสนิมหรือการหลวม และทดสอบการทำงานของอุปกรณ์ป้องกันไฟฟ้า เช่น เบรกเกอร์หรือเครื่องตัดไฟรั่ว (RCCB) หากระบบตัดไฟได้ทันทีเมื่อเกิดไฟรั่ว แสดงว่าระบบสายดินทำงานได้อย่างเหมาะสม
ควรติดตั้งเต้ารับที่มีสายดินอย่างไร
เต้ารับที่มีสายดินควรเชื่อมต่อสายดินเข้ากับระบบกราวนด์โดยตรง และต้องเดินสายอย่างถูกต้องตามสีมาตรฐาน คือ สีเขียวหรือเขียวสลับเหลือง นอกจากนี้ควรเลือกใช้เต้ารับที่ได้มาตรฐานและเหมาะกับกำลังไฟฟ้าที่ใช้งาน หลังติดตั้งควรทดสอบการทำงานของเต้ารับเพื่อให้มั่นใจว่าสายดินเชื่อมต่อครบถ้วนและใช้งานได้อย่างปลอดภัย
