Key Takeaway
- วงจรโซลาร์เซลล์ใช้แผงโซลาร์เซลล์แปลงพลังงานแสงอาทิตย์เป็นไฟฟ้ากระแสตรง (DC) แล้วส่งไปยังอินเวอร์เตอร์เพื่อแปลงเป็นไฟฟ้ากระแสสลับ (AC) ใช้ในบ้านหรือธุรกิจ เป็นพลังงานสะอาดและประหยัดค่าใช้จ่าย
- ส่วนประกอบสำคัญของแผงวงจรโซลาร์เซลล์ ได้แก่ แผงโซลาร์เซลล์ ตัวควบคุมการชาร์จ แบตเตอรี่ อินเวอร์เตอร์ สายไฟและขั้วต่อ และโหลด ซึ่งช่วยในการแปลงพลังงานแสงอาทิตย์เป็นไฟฟ้าและจัดการการจ่ายพลังงาน
- วิธีต่อแผงวงจรโซลาเซลล์เริ่มจากติดตั้งแผงโซลาร์เซลล์บนหลังคา เชื่อมต่อกับอินเวอร์เตอร์เพื่อแปลงไฟฟ้ากระแสตรง (DC) เป็นกระแสสลับ (AC) แล้วต่อสายไฟไปยังระบบไฟฟ้าในบ้านหรือกริด พร้อมติดตั้งอุปกรณ์ป้องกัน เช่น เบรกเกอร์และฟิวส์
- EWAVE ให้บริการติดตั้งโซลาร์เซลล์ครบวงจร โดยช่างมืออาชีพ พร้อมบริการจำหน่ายแผงโซลาร์เซลล์ อินเวอร์เตอร์ และอุปกรณ์เสริม รวมถึงบริการหลังการขายที่มีคุณภาพ
พลังงานแสงอาทิตย์ถือเป็นแหล่งพลังงานสะอาดที่ได้รับความนิยมเพิ่มขึ้นอย่างต่อเนื่องในยุคปัจจุบัน ไม่เพียงช่วยลดค่าไฟฟ้าในระยะยาว แต่ยังเป็นทางเลือกที่เป็นมิตรต่อสิ่งแวดล้อมอีกด้วย หากคุณกำลังสนใจติดตั้งระบบโซลาร์เซลล์ด้วยตนเอง แต่ยังไม่แน่ใจว่าจะเริ่มต้นอย่างไร บทความนี้จะพาคุณไปรู้จักกับวงจรโซลาร์เซลล์เบื้องต้น พร้อมแนะนำวิธีการต่อแผงโซลาร์เซลล์อย่างถูกต้อง และรายการอุปกรณ์ที่จำเป็น โดยอธิบายอย่างเข้าใจง่าย เหมาะสำหรับผู้เริ่มต้นที่อยากลงมือทำเองได้อย่างมั่นใจ
วงจรโซลาร์เซลล์คืออะไร? โครงสร้างสำคัญที่ควรรู้
วงจรโซลาร์เซลล์ (Solar Cell Circuit) คือระบบที่ประกอบด้วยอุปกรณ์ต่างๆ ซึ่งทำงานร่วมกันเพื่อแปลงพลังงานแสงอาทิตย์ให้กลายเป็นพลังงานไฟฟ้าที่สามารถนำมาใช้งานได้ในบ้านหรืออุปกรณ์ไฟฟ้าทั่วไป โดยใช้แผง Solar Cell เป็นตัวรับพลังงานแสง และส่งผ่านพลังงานไฟฟ้าเข้าสู่วงจรเพื่อจัดเก็บและจ่ายใช้งานตามความต้องการ
ส่วนประกอบสำคัญของแผงวงจรโซลาร์เซลล์ มีอะไรบ้าง?
เพื่อให้แผงวงจรโซลาร์เซลล์ทำงานได้อย่างมีประสิทธิภาพ จำเป็นต้องมีอุปกรณ์หลักที่ทำหน้าที่ร่วมกันในการแปลง เก็บ และจ่ายพลังงานไฟฟ้าอย่างเหมาะสม โดยแต่ละชิ้นมีบทบาทสำคัญในกระบวนการควบคุมและจ่ายไฟฟ้า ซึ่งประกอบด้วยส่วนต่างๆ ดังนี้
แผงโซลาร์เซลล์ (Solar Panel)
แผงโซลาร์เซลล์ เป็นอุปกรณ์ที่ทำหน้าที่แปลงพลังงานแสงอาทิตย์ให้กลายเป็นพลังงานไฟฟ้า ซึ่งสามารถนำไปใช้งานได้จริง โดยเป็นส่วนสำคัญของวงจรโซลาร์เซลล์ ที่ทำงานร่วมกับอุปกรณ์อื่น ๆ เพื่อเก็บและจ่ายไฟฟ้าอย่างมีประสิทธิภาพ โดยส่วนใหญ่จะผลิตจากวัสดุกึ่งตัวนำประเภท ซิลิคอน (Silicon Semiconductor) ที่สามารถดูดซับแสงและเปลี่ยนเป็นกระแสไฟฟ้าแบบกระแสตรง (DC) ได้อย่างมีประสิทธิภาพ
ปัจจุบันแผงโซลาร์เซลล์มีอยู่หลายประเภท แต่ที่ได้รับความนิยมมีอยู่ 3 ชนิดหลัก ได้แก่
- แผงโมโนคริสตัลไลน์ (Monocrystalline Silicon Solar Cells)
- แผงโพลีคริสตัลไลน์ (Polycrystalline Silicon Solar Cells)
- แผงชนิดฟิล์มบาง (Thin Film Solar Cells)
ตัวควบคุมการชาร์จ (Charge Controller)
เครื่องควบคุมประจุแบตเตอรี่ (Charge Controller) เป็นอุปกรณ์สำคัญในวงจรโซลาร์เซลล์ที่ทำหน้าที่ควบคุมการชาร์จพลังงานจากแผงโซลาร์เซลล์เข้าสู่แบตเตอรี่ เพื่อป้องกันไม่ให้เกิดแรงดันไฟฟ้าที่ไม่เหมาะสม ซึ่งอาจเกิดขึ้นหากต่อแผงโซลาร์เซลล์เข้ากับแบตเตอรี่โดยตรง
เครื่องควบคุมนี้จะช่วยปรับแรงดันให้เหมาะสมกับระดับของแบตเตอรี่ และควรเลือกใช้ให้รองรับแรงดันของระบบที่ใช้งาน เพื่อให้การชาร์จมีประสิทธิภาพและปลอดภัย
แบตเตอรี่ (Battery)
แบตเตอรี่ เป็นอุปกรณ์สำคัญในวงจรโซลาร์เซลล์ที่ทำหน้าที่เก็บสะสมพลังงานไฟฟ้าซึ่งผลิตได้จากแผงโซลาร์เซลล์ โดยพลังงานที่เก็บไว้นั้นจะอยู่ในรูปของไฟฟ้ากระแสตรง (DC) หากต้องการนำพลังงานนี้ไปใช้งานกับเครื่องใช้ไฟฟ้าทั่วไปภายในบ้าน ซึ่งส่วนใหญ่มักใช้ไฟฟ้ากระแสสลับ (AC) จะต้องติดตั้ง อินเวอร์เตอร์ (Inverter) เพื่อแปลงพลังงานจากกระแสตรงให้เป็นกระแสสลับก่อนนำไปใช้งาน
ในปัจจุบันแบตเตอรี่มีหลากหลายประเภทจึงควรเลือกให้เหมาะสมกับลักษณะการใช้งาน สำหรับระบบโซลาร์เซลล์ แนะนำให้ใช้ แบตเตอรี่ชนิดสำรองไฟ (Stationary/Standby Battery) ซึ่งออกแบบมาเพื่อใช้เก็บพลังงานและจ่ายไฟในยามฉุกเฉิน เช่น กรณีไฟฟ้าตก ไฟดับ หรือเกิดไฟกระชาก เพื่อให้ระบบสามารถทำงานได้อย่างต่อเนื่องและปลอดภัย
อินเวอร์เตอร์ (Inverter)
อินเวอร์เตอร์ (Inverter) เป็นอุปกรณ์ทางไฟฟ้าที่มีหน้าที่สำคัญในวงจรโซลาร์เซลล์ โดยทำการแปลงไฟฟ้ากระแสตรง (DC) ที่ได้จากแผงโซลาร์เซลล์ให้กลายเป็นไฟฟ้ากระแสสลับ (AC) ซึ่งสามารถนำไปใช้งานกับเครื่องใช้ไฟฟ้าภายในบ้านได้อย่างปกติ ในกระบวนการทำงานของวงจรโซลาร์เซลล์ ไฟฟ้ากระแสตรงที่ผลิตจากแผงโซลาร์เซลล์จะถูกส่งผ่านไปยังอินเวอร์เตอร์ เพื่อทำการแปลงให้เป็นกระแสไฟฟ้ากระแสสลับสำหรับการใช้งาน
สายไฟและขั้วต่อ (Wires and Connectors)
สายไฟและขั้วต่อ (Wires and Connectors) เป็นอุปกรณ์สำคัญในแผงวงจรโซลาร์เซลล์ที่ใช้ในการเชื่อมต่อและส่งผ่านพลังงานไฟฟ้าระหว่างส่วนประกอบต่างๆ เช่น แผงโซลาร์เซลล์ อินเวอร์เตอร์ และแบตเตอรี่ สายไฟทำหน้าที่ส่งกระแสไฟฟ้า ในขณะที่ขั้วต่อช่วยเชื่อมต่อสายไฟให้แน่นหนาและปลอดภัย การเลือกใช้อุปกรณ์ที่มีคุณภาพช่วยเพิ่มความปลอดภัยและประสิทธิภาพในการทำงานของระบบโซลาร์เซลล์
โหลด (Load)
โหลด (Load) คืออุปกรณ์หรือเครื่องใช้ไฟฟ้าที่ใช้พลังงานจากระบบไฟฟ้า เช่น เครื่องใช้ไฟฟ้าในบ้านหรืออุปกรณ์ต่างๆ ที่เชื่อมต่อกับแหล่งจ่ายไฟจากวงจรโซลาร์เซลล์ หรือแหล่งจ่ายไฟอื่นๆ โหลดมีหน้าที่ใช้พลังงานไฟฟ้าที่ได้รับมาเพื่อทำงานตามความต้องการของผู้ใช้งาน ความสำคัญของโหลดคือการทำให้ระบบไฟฟ้าใช้งานได้ตามปกติ และต้องเลือกขนาดให้เหมาะสมกับกำลังผลิตของแหล่งพลังงานเพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ
วงจรโซลาร์เซลล์ มีกี่ระบบ?
วงจรโซลาร์เซลล์เป็นระบบที่ทำหน้าที่แปลงพลังงานแสงอาทิตย์ให้กลายเป็นพลังงานไฟฟ้า ซึ่งสามารถติดตั้งได้ทั้งแบบวางบนพื้นดินหรือติดแผงโซลาร์เซลล์บนหลังคาบ้าน ทั้งนี้ระบบโซลาร์เซลล์สามารถแบ่งออกได้เป็นหลายประเภทตามลักษณะการใช้งาน และเพื่อให้เหมาะสมกับความต้องการของแต่ละบ้านหรือแต่ละพื้นที่ โดยแบ่งได้ดังนี้

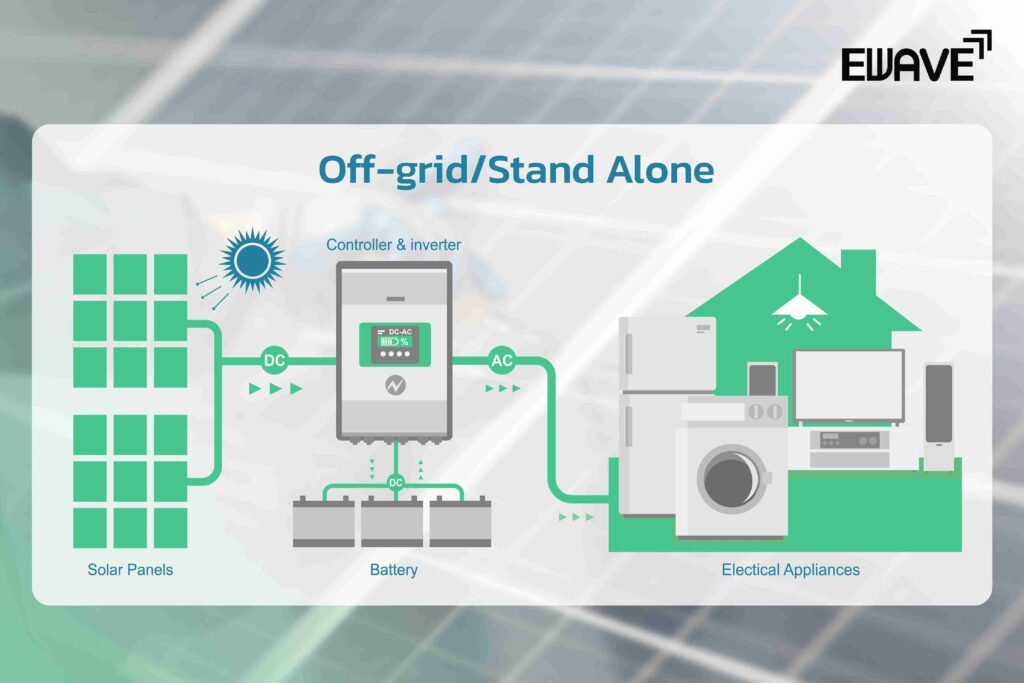

วงจรโซลาร์เซลล์แบบออฟกริดหรือแบบอิสระ (Off-Grid/Stand Alone)
ระบบโซลาร์เซลล์ Off Grid คือระบบผลิตไฟฟ้าด้วยแผงโซลาร์เซลล์โดยไม่เชื่อมต่อกับไฟฟ้าจากการไฟฟ้า เหมาะสำหรับพื้นที่ห่างไกลที่ไม่มีสายส่งไฟฟ้า
การติดตั้งสามารถเสริมแบตเตอรี่เพื่อเก็บพลังงานไว้ใช้ยามไม่มีแสงแดด เช่น ตอนกลางคืนหรือเวลาไฟดับ โดยมักใช้แบตเตอรี่แบบ Deep Cycle ที่สามารถคายประจุได้นานและต่อเนื่อง ข้อดีคือมีไฟฟ้าใช้ได้แม้ไม่มีไฟหลวง แต่ก็มีข้อจำกัดคือค่าใช้จ่ายแบตเตอรี่สูง และอายุการใช้งานจำกัด แถมตัวเลือกอุปกรณ์ยังมีน้อยและราคาค่อนข้างสูง

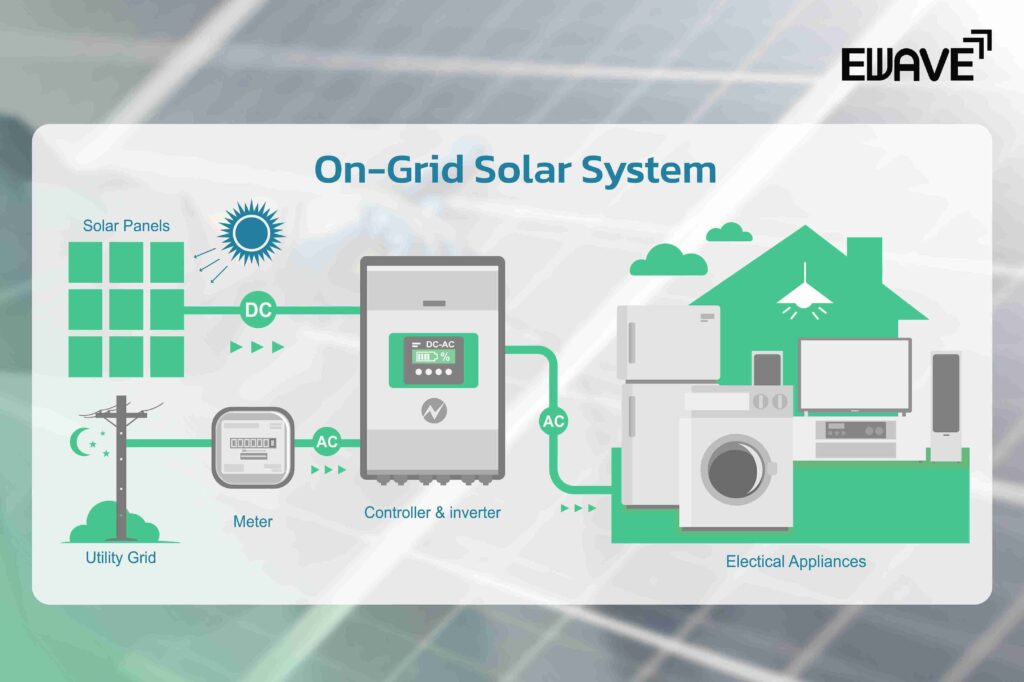

วงจรโซลาร์เซลล์แบบออนกริดหรือแบบเชื่อมต่อสายส่ง (On-Grid Solar System)
On Grid คือวงจรโซลาร์เซลล์ที่ผลิตไฟฟ้าจากแผงโซลาร์เซลล์และเชื่อมต่อกับไฟฟ้าจากการไฟฟ้า โดยสามารถใช้ไฟจากทั้งสองแหล่งพร้อมกัน เหมาะกับบ้านหรืออาคารที่ใช้ไฟในช่วงกลางวัน หากไม่มีแบตเตอรี่จะใช้ไฟจากโซลาร์เซลล์เฉพาะช่วงที่มีแสงแดด ส่วนช่วงกลางคืนหรือวันที่แสงไม่พอจะใช้ไฟจากการไฟฟ้า ข้อดีคือต้นทุนเริ่มต้นไม่สูง คืนทุนไว และสามารถขายไฟคืนการไฟฟ้าได้ แต่ถ้าไม่มีแบตเตอรี่ก็จะไม่มีไฟสำรองในกรณีไฟดับ

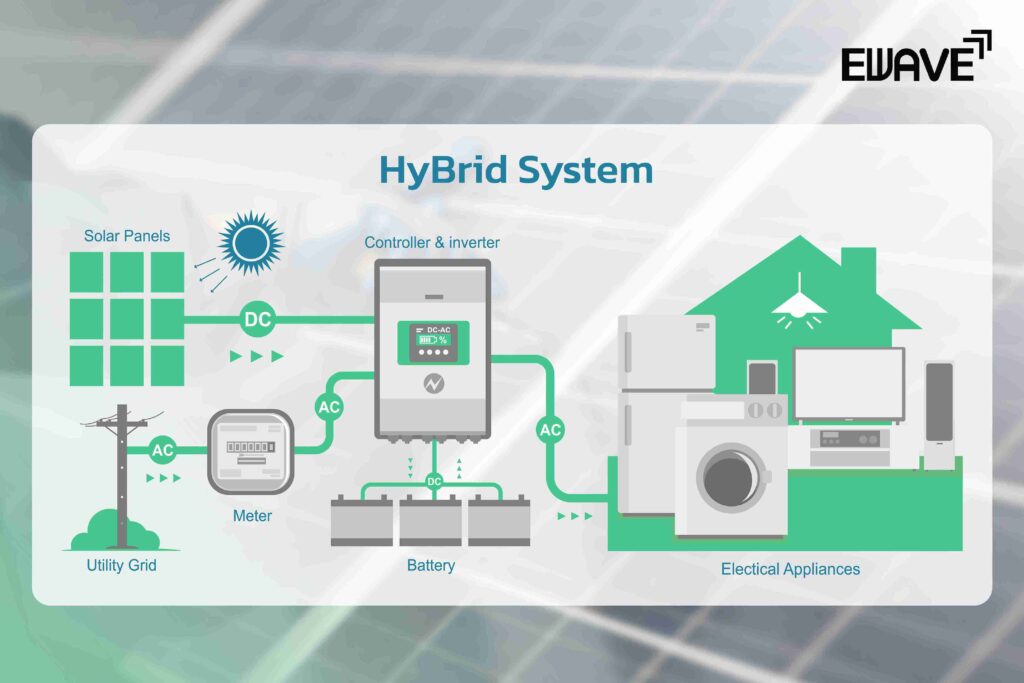

วงจรโซลาร์เซลล์แบบไฮบริดหรือแบบผสม(HyBrid System)
วงจรโซลาร์เซลล์ Hybrid คือระบบที่ผสานการทำงานของทั้ง On Grid และ Off Grid เข้าด้วยกัน โดยมีแบตเตอรี่เก็บพลังงานไว้ใช้ในยามจำเป็น สามารถใช้ไฟจากโซลาร์เซลล์ แบตเตอรี่ หรือไฟจากการไฟฟ้าร่วมกันได้ หากไฟดับก็ยังมีไฟสำรองจากแบตเตอรี่ใช้งานต่อเนื่องได้ ระบบนี้ช่วยประหยัดไฟได้มากและให้ความเสถียรสูง แต่มีต้นทุนติดตั้งสูงกว่าระบบอื่น และต้องออกแบบอย่างรอบคอบเพื่อประสิทธิภาพสูงสุด

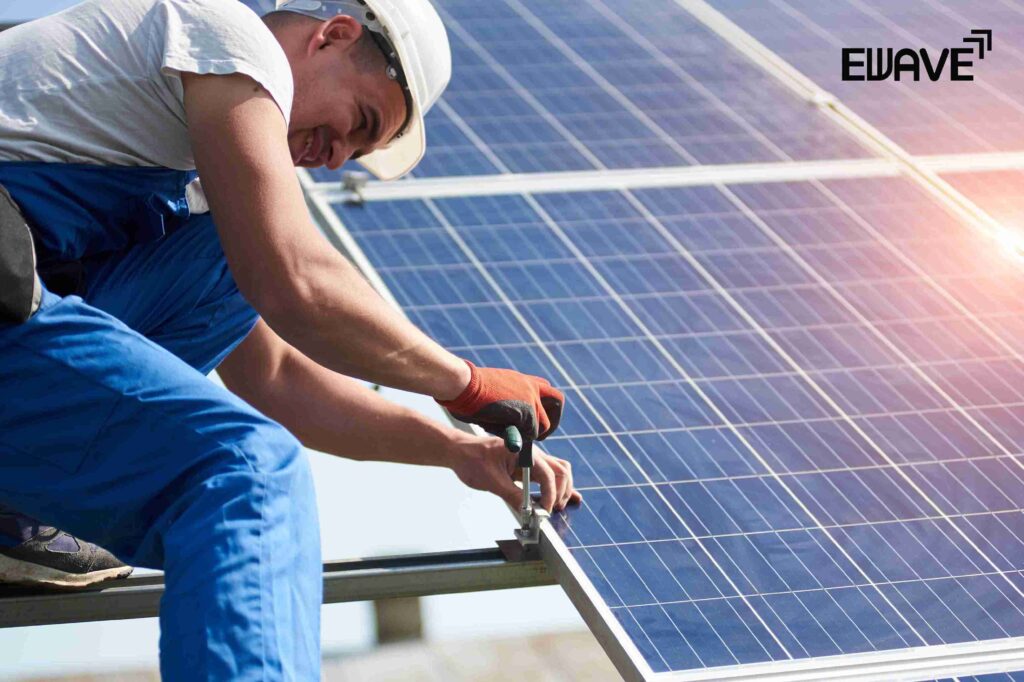

วิธีต่อแผงวงจรโซลาร์เซลล์ แบบเข้าใจง่าย
ปัจจุบันการติดตั้งแผงโซลาร์เซลล์ โดยเฉพาะระบบ Solar Rooftop บนหลังคาบ้าน ได้รับความนิยมอย่างมาก การต่อวงจรอย่างถูกต้องตามหลักการไม่เพียงช่วยให้ผลิตไฟได้อย่างมีประสิทธิภาพ แต่ยังเพิ่มทั้งความปลอดภัยและความคุ้มค่าในการใช้งานระยะยาว เราจึงมีวิธีต่อแผงวงจรโซลาร์เซลล์แบบเข้าใจง่ายมาฝากกัน
1. เลือกตำแหน่งติดตั้งแผงโซลาร์เซลล์
ก่อนการติดตั้งวงจรโซลาร์เซลล์ ผู้เชี่ยวชาญจะต้องทำการสำรวจพื้นที่ที่เหมาะสม เช่น หลังคาบ้านหรือพื้นที่โล่ง เพื่อประเมินทิศทางและมุมรับแสงให้เหมาะกับการติดตั้งแผงโซลาร์เซลล์ ซึ่งเป็นหัวใจสำคัญของระบบ การวางตำแหน่งแผงให้รับแสงอาทิตย์ได้เต็มที่ จะช่วยให้วงจรโซลาร์เซลล์ผลิตพลังงานได้อย่างมีประสิทธิภาพสูงสุด
2. การต่อสายไฟจากแผงโซลาร์เซลล์
การต่อสายไฟจากแผงโซลาร์เซลล์เริ่มจากการเชื่อมต่อสายไฟ DC จากแผงโซลาร์เข้ากับเครื่องควบคุมประจุ (Charge Controller) จากนั้นต่อสายจากเครื่องควบคุมไปยังแบตเตอรี่ และสุดท้ายต่อจากแบตเตอรี่ไปยังอินเวอร์เตอร์ เพื่อแปลงไฟ DC เป็น AC สำหรับใช้งานกับเครื่องใช้ไฟฟ้าในบ้าน โดยต้องตรวจสอบขั้วบวก-ลบให้ถูกต้องเพื่อความปลอดภัย
3. การเชื่อมต่อแผงโซลาร์เซลล์หลายแผง
การเชื่อมต่อแผงโซลาร์เซลล์หลายแผงเริ่มจากการเชื่อมต่อแผงโซลาร์เซลล์แบบขนานหรือแบบอนุกรม ขึ้นอยู่กับการออกแบบระบบ หากเชื่อมแบบอนุกรม จะเชื่อมขั้วบวกของแผงหนึ่งไปยังขั้วลบของอีกแผงหนึ่งเพื่อเพิ่มแรงดันไฟฟ้า หากเชื่อมแบบขนาน จะเชื่อมขั้วบวกของทุกแผงเข้าด้วยกัน และขั้วลบของทุกแผงเข้าด้วยกันเพื่อเพิ่มกระแสไฟฟ้า หลังจากนั้นจะต่อสายจากชุดแผงที่เชื่อมแล้วไปยังเครื่องควบคุมประจุและอินเวอร์เตอร์ต่อไป
4. การต่อสายจากอินเวอร์เตอร์ไปยังแบตเตอรี่หรือกริด
การต่อสายจากอินเวอร์เตอร์ไปยังแบตเตอรี่หรือกริดจะเริ่มจากการเลือกสายที่มีขนาดเหมาะสมสำหรับกระแสไฟฟ้าที่จะจ่าย โดยเริ่มจากเชื่อมต่อขั้วบวกและขั้วลบจากอินเวอร์เตอร์ไปยังแบตเตอรี่หรือกริดตามลำดับ ในกรณีที่เชื่อมต่อกับแบตเตอรี่ จะเชื่อมสายไปยังขั้วบวกและขั้วลบของแบตเตอรี่ตามความเหมาะสม
กรณีเชื่อมต่อกับกริด (ระบบ On Grid) จะต่อสายจากอินเวอร์เตอร์ไปยังระบบไฟฟ้าภายนอก พร้อมติดตั้งเครื่องวัดการจ่ายไฟฟ้าและระบบป้องกัน เช่น เบรกเกอร์ หรือฟิวส์ เพื่อป้องกันไฟฟ้าลัดวงจรและแรงดันไฟฟ้าผิดปกติ ทำให้การจ่ายไฟมีประสิทธิภาพและปลอดภัย
5. การทดสอบการทำงาน
การทดสอบการทำงานของระบบโซลาร์เซลล์เริ่มจากการตรวจสอบการเชื่อมต่อทั้งหมดให้ถูกต้อง เมื่อเปิดระบบแล้ว ต้องตรวจสอบการผลิตไฟฟ้าจากแผงวงจรโซลาร์เซลล์ หากเชื่อมต่อกับกริดให้ตรวจสอบการส่งไฟฟ้าไปยังกริด รวมถึงการทำงานของอินเวอร์เตอร์และระบบป้องกัน
6. ตรวจสอบความปลอดภัย
การตรวจสอบความปลอดภัยของวงจรโซลาร์เซลล์เริ่มจากการตรวจสอบการเชื่อมต่อสายไฟทั้งหมดให้แน่นหนาและปลอดภัย โดยเฉพาะสายไฟที่มีแรงดันสูง จากนั้นตรวจสอบการทำงานของระบบป้องกันต่างๆ เช่น เบรกเกอร์ ฟิวส์ และอุปกรณ์ป้องกันไฟฟ้าลัดวงจร เพื่อให้มั่นใจว่าไม่มีความเสี่ยงในการเกิดอุบัติเหตุ ตรวจสอบการติดตั้งแผงโซลาร์เซลล์ให้มั่นคงและไม่เสี่ยงต่อการหลุดหรือเสียหายจากแรงลมหรือสภาพอากาศ
การบำรุงรักษาวงจรโซลาร์เซลล์
การบำรุงรักษาวงจรโซลาร์เซลล์เริ่มจากการตรวจเช็กแผงโซลาร์เซลล์โดยดูความสะอาดและสภาพการทำงาน หากมีฝุ่นหรือสิ่งสกปรกสะสม ควรทำความสะอาดเบาๆ ด้วยน้ำและผ้านุ่มเพื่อไม่ให้เกิดรอยขีดข่วน ตรวจสอบแบตเตอรี่ให้แน่ใจว่าไม่มีการบวม หรือรั่วซึม และตรวจเช็กระดับการชาร์จอย่างสม่ำเสมอ สำหรับอินเวอร์เตอร์ ควรตรวจสอบการทำงานและทำความสะอาดช่องระบายอากาศ เพื่อป้องกันการระบายความร้อนได้ไม่ดี ทั้งหมดนี้จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพและยืดอายุการใช้งาน
สรุป
วงจรโซลาร์เซลล์ประกอบด้วยแผงโซลาร์เซลล์ อินเวอร์เตอร์ แบตเตอรี่ (ในบางระบบ) และอุปกรณ์เชื่อมต่อ เช่น สายไฟและขั้วต่อ ระบบวงจรโซลาร์เซลล์หลักๆ ได้แก่ ระบบ Off-Grid, On-Grid และ Hybrid โดยที่ระบบ Off-Grid ใช้พลังงานจากแผงโซลาร์เซลล์อย่างเดียว ระบบ On-Grid เชื่อมต่อกับกริดไฟฟ้า และระบบ Hybrid ผสมผสานทั้งสอง การต่อแผงวงจรโซลาร์เซลล์เริ่มจากการติดตั้งแผงโซลาร์เซลล์ให้รับแสงได้เต็มที่ แล้วต่อสายไฟจากแผงไปยังอินเวอร์เตอร์ และต่อไปยังแบตเตอรี่หรือกริดไฟฟ้า
