Key Takeaway
- การต่อแผงโซลาร์เซลล์แบบอนุกรมคือการเชื่อมขั้วบวกของแผงหนึ่งกับขั้วลบของอีกแผงหนึ่ง ทำให้แรงดันไฟฟ้ารวมเพิ่มขึ้นแต่กระแสไฟคงที่ ได้แรงดันไฟสูง เหมาะกับระบบที่ต้องการแรงดันมาก เช่น ระบบผูกกริดหรือชาร์จแบตเตอรี่แรงดันสูง
- การต่อแผงโซลาร์เซลล์แบบอนุกรมแบบอนุกรมเพิ่มแรงดันไฟฟ้าแต่กระแสคงที่ ส่วนแบบขนานเพิ่มกระแสไฟแต่แรงดันคงที่
- ข้อควรรู้ในการต่ออนุกรมแผงโซลาร์เซลล์คือ แผงทุกแผงต้องมีแรงดันและกระแสใกล้เคียงกัน หากแผงใดแผงหนึ่งเกิดปัญหา เช่น ถูกเงาบัง จะส่งผลกระทบต่อประสิทธิภาพระบบทั้งหมด และต้องระวังแรงดันไฟฟ้าสูงที่อาจเป็นอันตรายได้
การต่อแผงโซลาร์เซลล์แบบอนุกรมเป็นหนึ่งในวิธีที่ได้รับความนิยม โดยเฉพาะในระบบที่ต้องการแรงดันไฟฟ้าสูง ช่วยเพิ่มประสิทธิภาพการทำงานของระบบโดยรวม เหมาะสำหรับผู้ที่วางแผนติดแผงโซลาร์เซลล์บนหลังคาบ้านหรือใช้งาน Solar Cell เพื่อผลิตพลังงานไฟฟ้าใช้เองในบ้านหรือเชื่อมต่อเข้ากับระบบกริด มาดูกันว่าการต่อแบบนี้มีข้อดีอย่างไร เหมาะกับใคร และมีข้อควรระวังอะไรบ้างก่อนตัดสินใจติดตั้ง

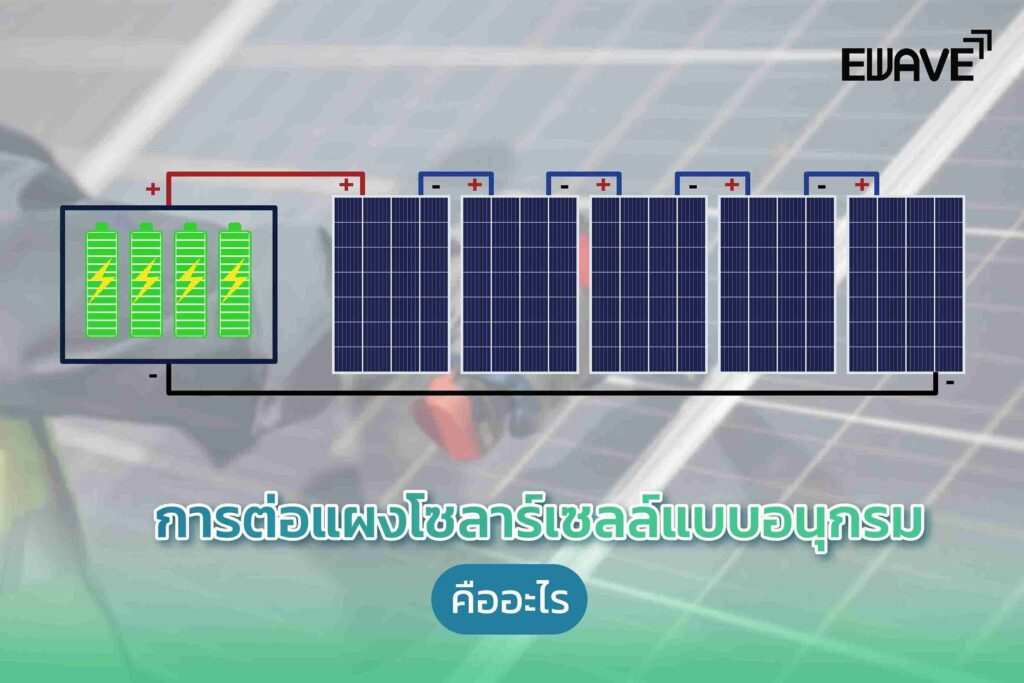

การต่อแผงโซลาร์เซลล์แบบอนุกรมคืออะไร
การต่อแผงโซลาร์เซลล์แบบอนุกรมคือการนำขั้วบวกของแผงหนึ่งต่อขั้วลบของอีกแผงหนึ่งต่อเนื่องกันไปจนได้แรงดันต้องการ วิธีนี้ช่วยเพิ่มแรงดันไฟฟ้าในระบบ แต่กระแสจะคงที่เท่าเดิม เช่น หากมีแผงโซลาร์เซลล์แรงดัน 12 โวลต์ กระแส 2.5 แอมป์ จำนวน 2 แผง เมื่อต่อแบบอนุกรมกันจะได้แรงดันรวม 24 โวลต์ กระแสยังคงอยู่ที่ 2.5 แอมป์
ข้อดีของการต่อแผงโซลาร์เซลล์แบบอนุกรม
การต่อแผงโซลาร์เซลล์แบบอนุกรมเป็นวิธีที่ได้รับความนิยมในระบบที่ต้องการแรงดันไฟฟ้าสูง ช่วยเพิ่มประสิทธิภาพและลดการสูญเสียพลังงาน มาดูข้อดีของการต่อแบบนี้ว่ามีอะไรบ้าง
- ข้อดีแรกคือช่วยเพิ่มแรงดันไฟฟ้าให้สูงขึ้น เหมาะสำหรับงานที่ต้องการแรงดันสูง เช่น การชาร์จแบตเตอรี่หรือเชื่อมต่ออินเวอร์เตอร์ โดยไม่ต้องใช้เครื่องเพิ่มแรงดันเพิ่มเติม
- ช่วยให้ใช้พื้นที่ได้อย่างคุ้มค่า เหมาะสำหรับพื้นที่จำกัด เพราะเพิ่มแรงดันไฟฟ้าได้โดยไม่ต้องเพิ่มจำนวนแผงหรือพื้นที่ติดตั้ง
- การต่ออนุกรมทำให้ต่อสายไฟง่าย ลดความซับซ้อน ประหยัดเวลาและค่าแรง จึงเหมาะสำหรับทั้งบ้านและเชิงพาณิชย์
ข้อจำกัดของการต่อแผงโซลาร์เซลล์แบบอนุกรม
ข้อจำกัดของการต่อแผงโซลาร์เซลล์แบบอนุกรมส่วนใหญ่เกี่ยวข้องกับเรื่องการติดตั้งและความปลอดภัย ซึ่งมีรายละเอียดดังนี้
- ความอ่อนไหวต่อเงา ซึ่งอาจลดประสิทธิภาพและผลผลิตของระบบทั้งหมด โดยเฉพาะในพื้นที่ที่มีเงาบังหรือสิ่งกีดขวาง
- ต่อแผงโซลาร์เซลล์แบบอนุกรมมีข้อจำกัดด้านความยืดหยุ่นในการทำงาน หากแผงหนึ่งมีเอาต์พุตลดลงจะกระทบต่อประสิทธิภาพของทั้งระบบ
- การต่ออนุกรมแผงโซลาร์เซลล์ทำให้แรงดันไฟฟ้าสูงขึ้น จึงต้องมีมาตรการป้องกัน เช่น การใช้ฉนวน ต่อสายดิน และปฏิบัติตามขั้นตอนความปลอดภัยในการติดตั้งและบำรุงรักษา

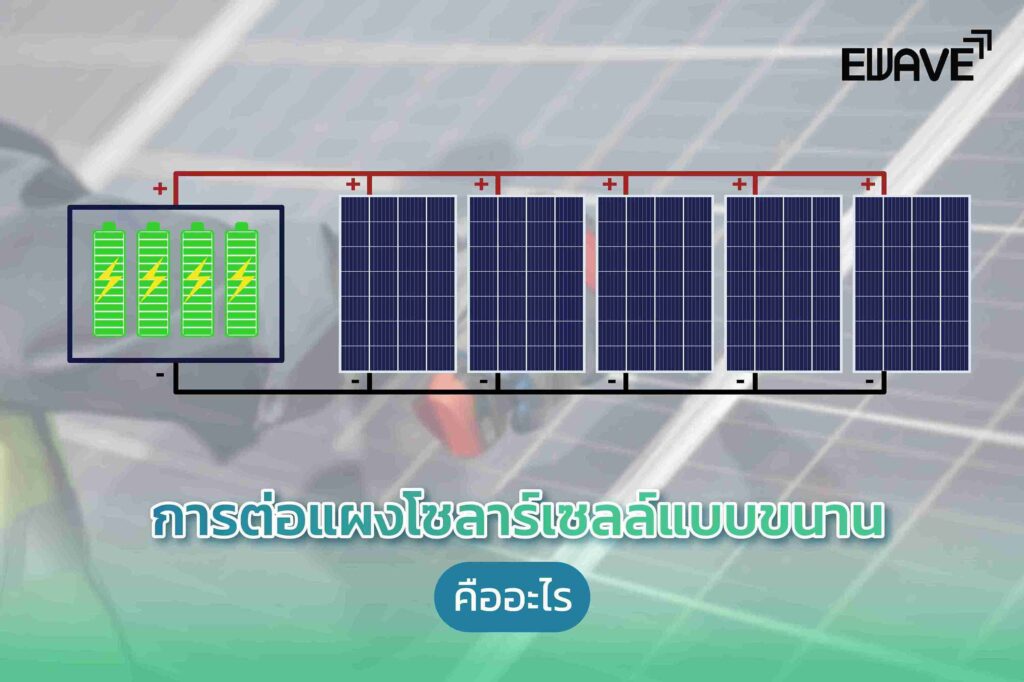

การต่อแผงโซลาร์เซลล์แบบขนานคืออะไร
การต่อแบบขนานในระบบโซลาร์เซลล์ Off Grid คือการเชื่อมต่อขั้วบวกของแผงโซลาร์เซลล์แต่ละแผงเข้าด้วยกัน และขั้วลบเข้าด้วยกัน วิธีนี้จะทำให้กระแสไฟฟ้าเพิ่มขึ้น แต่แรงดันไฟฟ้ายังคงเท่าเดิม เช่น หากมีแผงโซลาร์เซลล์ 2 แผงที่มีแรงดัน 12 โวลต์ กระแส 2.5 แอมป์ เมื่อต่อแบบขนานจะได้แรงดันรวม 12 โวลต์ แต่กระแสเพิ่มเป็น 5 แอมป์ (2.5 แอมป์ x 2)
ข้อดีของการต่อแผงโซลาร์เซลล์แบบขนาน
ข้อดีของการต่อแผงโซลาร์เซลล์แบบขนานคือช่วยเพิ่มประสิทธิภาพและความยืดหยุ่นของระบบ มาดูรายละเอียดข้อดีต่างๆ ของการต่อแบบขนานกัน
- สามารถเชื่อมต่อกับตัวควบคุมได้หากแผงมีแรงดันไฟฟ้าเท่ากัน
- มีความยืดหยุ่นสูงกว่า เพราะแต่ละแผงทำงานแยกกัน จึงรองรับการวางแผงในมุมต่างๆ และสภาพแรเงาได้ดี ช่วยเพิ่มประสิทธิภาพในหลากหลายสภาพแวดล้อม เช่น หลังคาบ้าน อาคารพาณิชย์ หรือระบบออฟกริด
- การต่อแบบขนานเพิ่มความทนทานและความน่าเชื่อถือ เพราะหากแผงใดแผงหนึ่งมีปัญหา แผงอื่นยังคงทำงานต่อได้ ส่งผลกระทบน้อยต่อระบบรวม โดยเฉพาะในพื้นที่ที่มีเงาหรือแสงแดดไม่สม่ำเสมอ
- ช่วยเพิ่มกระแสไฟรวม เช่น แผง 50W กับ 100W ต่อขนานกันจะได้กำลังรวมประมาณ 150W ทำให้ระบบจ่ายไฟได้มากขึ้น เหมาะกับการใช้งานที่ต้องการพลังงานสูงหรือเครื่องใช้ไฟฟ้ากำลังสูง
ข้อจำกัดของการต่อแผงโซลาร์เซลล์แบบขนาน
แม้ว่าการต่อแผงโซลาร์เซลล์แบบขนานจะมีข้อดีหลายประการ แต่ก็ยังมีข้อจำกัดที่ควรพิจารณาก่อนติดตั้ง เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ ข้อจำกัดของการต่อแบบขนาน มีดังนี้
- มีความซับซ้อนในการเดินสายและติดตั้งมากกว่าการต่อแบบอนุกรม โดยเฉพาะระบบขนาดใหญ่ที่ต้องต่อสายแยกทั้งขั้วบวกและลบ ทำให้ต้องวางแผนดีๆ เพิ่มเวลาและค่าแรงในการติดตั้ง
- กระแสไฟฟ้าสูงขึ้น ทำให้ต้องใช้สายไฟและอุปกรณ์ที่รองรับกระแสสูงกว่า
- เมื่อแผงต่างรุ่นหรือสเปก อาจส่งผลให้กระแสไฟฟ้ากระจายไม่เท่ากัน และลดประสิทธิภาพระบบโดยรวม
- มีความเสี่ยงในการเกิดความร้อนสะสม (Hotspot) ในบางส่วนของระบบ
- ต่างจากแบบอนุกรมที่เพิ่มแรงดันไฟฟ้าได้ การต่อแบบขนานเพิ่มแค่กระแสไฟ แรงดันไฟยังคงเท่าเดิม จึงไม่เหมาะกับงานที่ต้องการแรงดันเฉพาะ เช่น ชาร์จแบตเตอรี่หรือป้อนอินเวอร์เตอร์กริด
เปรียบเทียบสิ่งที่ต่างกันของการเชื่อมต่อแบบอนุกรมและขนาน
เมื่อเทียบกัน การเชื่อมต่อแผงโซลาร์เซลล์แบบอนุกรมและแบบขนานมีข้อแตกต่างที่สำคัญหลายด้าน ซึ่งส่งผลต่อการออกแบบและประสิทธิภาพของระบบ ดังนี้
แรงดันและกระแสจากแผงโซลาร์เซลล์
การเชื่อมต่อแผงโซลาร์เซลล์แบบอนุกรมจะเพิ่มแรงดันไฟฟ้ารวมในขณะที่กระแสไฟคงที่ เหมาะกับงานที่ต้องการแรงดันสูง เช่น การชาร์จแบตเตอรี่หรือระบบกริด ส่วนการเชื่อมต่อแบบขนานจะเพิ่มกระแสไฟรวมโดยแรงดันไฟคงที่ เหมาะกับงานที่ต้องการกระแสไฟสูงเพื่อจ่ายพลังงานให้อุปกรณ์ที่ใช้กำลังมาก
ประสิทธิภาพเมื่ออยู่ในสภาพแรเงา
ข้อเสียของการต่ออนุกรมแผงโซลาร์เซลล์คือความไวต่อเงาและประสิทธิภาพที่ลดลงของแผงแต่ละแผง เพราะหากมีแผงใดแผงหนึ่งทำงานได้ไม่เต็มที่ จะส่งผลกระทบต่อประสิทธิภาพของระบบทั้งหมด ในขณะที่การต่อแบบขนานมีความเสถียรและทนต่อข้อผิดพลาดมากกว่า แม้บางแผงจะมีปัญหา ระบบโดยรวมก็ยังคงทำงานได้ดีไม่เสียหายทั้งระบบ
ความยืดหยุ่นของระบบ
การเชื่อมต่อโซลาร์เซลล์แบบอนุกรมมีความยืดหยุ่นจำกัด เนื่องจากกระแสต้องไหลสม่ำเสมอเท่ากันทุกแผง ทำให้ยากต่อการเพิ่มประสิทธิภาพเมื่อติดตั้งในพื้นที่ที่มีแรเงาหรือการวางแนวที่ต่างกัน ในขณะที่การเชื่อมต่อแบบขนานให้ความยืดหยุ่นสูงกว่า สามารถปรับการวางแนว มุมเอียง และรองรับสภาพแสงที่แตกต่างกันได้ง่าย ระบบยังคงทำงานได้ดีแม้มีแผงบางส่วนได้รับแสงไม่เต็มที่
ความซับซ้อนในการติดตั้ง
การเชื่อมต่อแผงโซลาร์เซลล์แบบอนุกรมเดินสายและติดตั้งได้ง่ายกว่า ใช้สายไฟน้อย เหมาะสำหรับการติดตั้งที่ต้องการความรวดเร็วและลดความยุ่งยาก ในขณะที่การเชื่อมต่อแบบขนานมีความซับซ้อนในการเดินสายและติดตั้งมากขึ้น โดยเฉพาะในระบบที่มีแผงจำนวนมาก อาจใช้เวลาติดตั้งและค่าแรงเพิ่มขึ้น
การควบคุมแรงดันไฟฟ้า
การต่อแผงโซลาร์เซลล์แบบอนุกรมช่วยควบคุมแรงดันไฟฟ้าเอาต์พุตได้ดี เหมาะสำหรับระบบที่ต้องการแรงดันสูง เช่น การเชื่อมต่อกับกริดหรือการชาร์จแบตเตอรี่แรงดันสูง ในขณะที่การต่อแบบขนานจะคงแรงดันไฟฟ้าเท่ากับแรงดันของแผงเดี่ยว ไม่สามารถเพิ่มแรงดันได้มาก แต่เหมาะสำหรับการเพิ่มกระแสไฟฟ้าและใช้งานในระบบแรงดันต่ำ

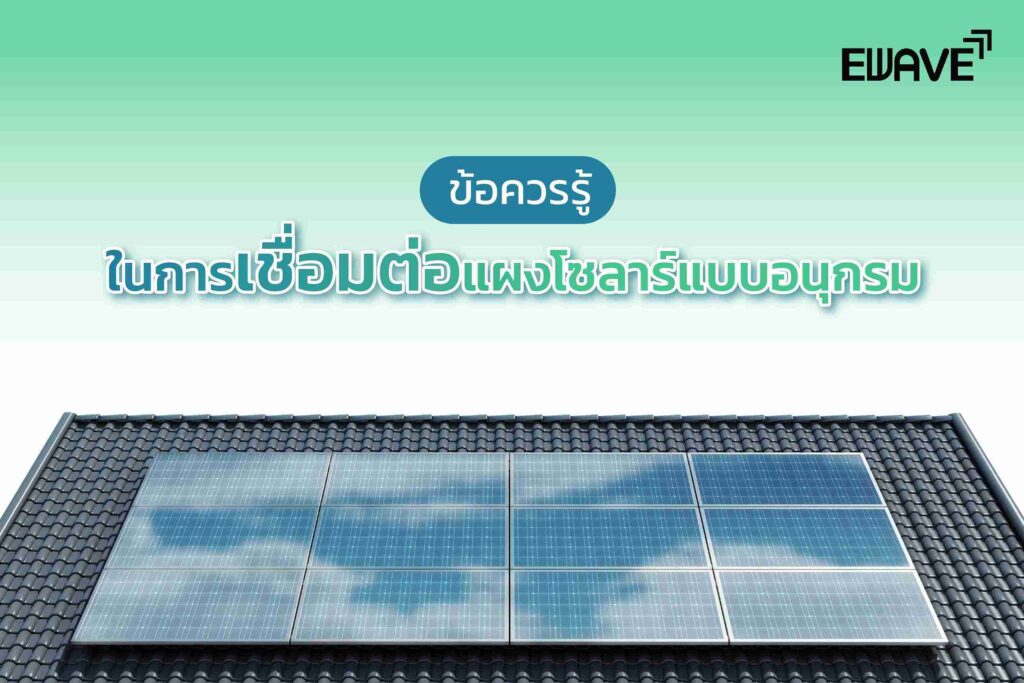

ข้อควรรู้ในการเชื่อมต่อแผงโซลาร์แบบอนุกรม
จากการเปรียบเทียบ การต่อแผงโซลาร์เซลล์แบบอนุกรมมักเหมาะสำหรับผู้เริ่มต้นใช้งานระบบโซลาร์เซลล์ Solar Rooftop สำหรับบ้านหรืออาคารพาณิชย์ อย่างไรก็ตามยังมีปัจจัยและสถานการณ์อื่นๆ ที่ควรพิจารณา เช่น
- แรงดันไฟฟ้าสูง หากระบบโซลาร์เซลล์ต้องการแรงดันไฟฟ้าสูงเพื่อให้เหมาะกับอินเวอร์เตอร์ การต่อแบบอนุกรมคือทางเลือกที่เหมาะสม ช่วยให้ได้แรงดันตามต้องการโดยไม่ต้องใช้อุปกรณ์เสริมอย่างหม้อแปลงหรือสเตปอัป
- พื้นที่ในการติดตั้ง สำหรับพื้นที่จำกัด เช่น หลังบ้านหรือในเมือง การต่อแบบอนุกรมช่วยใช้พื้นที่อย่างมีประสิทธิภาพและได้แรงดันไฟฟ้าตามที่ระบบต้องการ
- สภาพแสงแดด การต่อแผงโซลาร์เซลล์แบบอนุกรมเหมาะกับพื้นที่ที่มีแสงแดดสม่ำเสมอและเงาน้อย ช่วยเพิ่มผลผลิตพลังงานและรักษาประสิทธิภาพโดยรวมให้สูงสุด
สรุป
การต่อแผงโซลาร์เซลล์แบบอนุกรมและแบบขนานมีข้อดีและข้อจำกัดที่แตกต่างกัน การต่อแบบอนุกรมช่วยเพิ่มแรงดันไฟฟ้า เหมาะกับระบบที่ต้องการแรงดันสูง เช่น ระบบผูกกริดหรือชาร์จแบตเตอรี่แรงดันสูง ขณะที่การต่อแบบขนานช่วยเพิ่มกระแสไฟฟ้า เหมาะกับการใช้งานที่ต้องการกระแสสูงหรือความยืดหยุ่นในการติดตั้ง การเลือกวิธีต่อที่เหมาะสมขึ้นอยู่กับสภาพพื้นที่และความต้องการใช้ไฟฟ้า
หากคุณกำลังมองหาระบบโซลาร์เซลล์ที่ทั้งคุ้มค่าและไว้ใจได้ การเลือกทีมติดตั้งที่มีความเชี่ยวชาญถือเป็นหัวใจสำคัญ เพราะการติดตั้งที่ถูกต้องไม่เพียงช่วยเพิ่มประสิทธิภาพการผลิตพลังงาน แต่ยังช่วยยืดอายุการใช้งานของระบบได้อีกด้วย ติดตั้งโซลาร์เซลล์กับ EWAVE บริการโดยช่างมืออาชีพ พร้อมให้คำปรึกษาและดูแลหลังการขายครบวงจร เพื่อให้คุณมั่นใจได้ว่าระบบพลังงานที่ติดตั้งนั้นจะมีประสิทธิภาพสูงสุด ปลอดภัย และตอบโจทย์ทุกการใช้งานอย่างแท้จริง
คำถามที่พบบ่อยเกี่ยวกับการต่อแผงโซลาร์เซลล์แบบอนุกรม (FAQ)
รวบรวมคำถามที่พบบ่อยเกี่ยวกับการต่อแผงโซลาร์เซลล์แบบอนุกรม พร้อมคำตอบที่ช่วยเพิ่มความเข้าใจในเรื่องการติดตั้ง การใช้งาน และข้อควรระวังต่างๆ เพื่อให้คุณมั่นใจและเตรียมตัวได้อย่างถูกต้องก่อนเลือกใช้ระบบนี้
ต่อแผงโซลาร์เซลล์แบบอนุกรมกับขนานผสมกันได้หรือไม่?
ต่อได้ การต่อแบบผสมนี้จะช่วยเพิ่มทั้งแรงดันและกระแสไฟฟ้า ทำให้ได้กำลังไฟฟ้าที่สูงขึ้นตามไปด้วย
ต่อแผงโซลาร์เซลล์แบบอนุกรมกี่แผงถึงจะเหมาะสม?
จำนวนแผงที่เหมาะสมในการต่ออนุกรมขึ้นอยู่กับช่วงแรงดันไฟฟ้าขาเข้าที่อินเวอร์เตอร์รองรับ ผู้ติดตั้งต้องคำนวณแรงดันรวมของแผงให้พอดีทั้งในสภาพอากาศร้อนและหนาว เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
แก้ปัญหาเงาบดบังในการต่ออนุกรมแผงโซลาร์เซลล์ได้อย่างไร?
- วางแผงให้พ้นจากเงาต้นไม้ อาคาร หรือสิ่งกีดขวางตลอดวัน
- ใช้ Bypass Diode ใน Junction Box ช่วยเลี่ยงกระแสผ่านเซลล์ที่โดนเงาบัง
- ใช้ Optimizer หรือ Microinverter ช่วยจัดการแผงแต่ละแผงแยกกัน ลดผลกระทบจากเงาและเพิ่มประสิทธิภาพรวม
